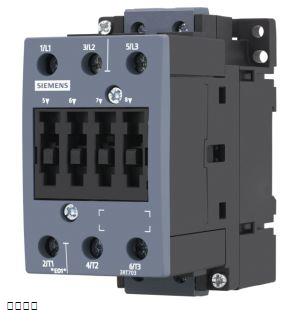

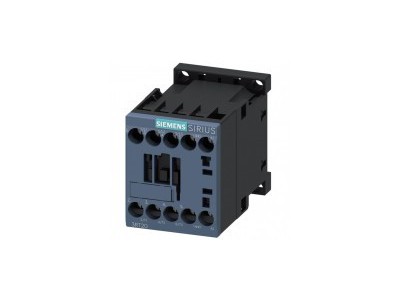

西门子接触器 3RT7036-1AM00 50A/22kW 220VAC
接触器 AC-3 50A/22kW 400V 220 VAC，50 Hz 3 极，规格 S2 螺丝端子
| 综合技术数据 | ||
| 接触器的结构尺寸 | S2 | |
| 产品扩展 辅助开关 | 是 | |
| 绝缘电压 测定值 | 690 V | |
| 污染程度 | 3 | |
| 抗冲击电压能力 测定值 | 6 kV | |
| 防护等级 IP | ||
| ● 正面的 | IP20 | |
| ● 连接端子 | IP00 | |
| 耐冲击性 正弦冲击时 AC 时 | 15g / 5 ms, 8g / 10 ms | |
| 环境条件 | ||
| 安装高度 高度超出水平面以上 ***大值 | 2 000 m | |
| 环境温度 | ||
| ● 运行期间 | -10 ... +55 °C | |
| ● 存放期间 | -25 ... +70 °C | |
| 主电路 | ||
| 极数 用于主电路 | 3 | |
| 常开触点数量 用于主触点 | 3 | |
| 常闭触点数量 用于主触点 | 0 | |
| 工作电压 | ||
| ● AC-3 时 测定值 ***大值 | 690 V | |
| ● AC-3e 时 测定值 ***大值 | 690 V | |
| 工作电流 | ||
| ● AC-1 时 ***高 690 V 环境温度 40 °C 时 测定值 | 70 A | |
| ● AC-3 时 | ||
| — 400 V 时 测定值 | 50 A | |
| — 690 V 时 测定值 | 24 A | |
| ● AC-3e 时 | ||
| — 400 V 时 测定值 | 50 A | |
| — 690 V 时 测定值 | 24 A | |
| 额定功率 | ||
| ● AC-3 时 | ||
| — 230 V时 测定值 | 15 kW | |
| — 400 V 时 测定值 | 22 kW | |
| — 690 V 时 测定值 | 22 kW | |
| ● AC-3e 时 | ||
| — 400 V 时 测定值 | 22 kW | |
| — 690 V 时 测定值 | 22 kW | |
| 开关频率 | ||
| ● AC-3 时 ***大值 | 800 1/h | |
| ● AC-3e 时 ***大值 | 800 1/h | |
| ● AC-4 ***大值 | 250 1/h | |
| 控制电路/控制 | ||
| 电压类型 控制馈电电压的 | AC | |
| 控制馈电电压 AC 时 | ||
| ● 50 Hz 时 测定值 | 220 V | |
| 工作区要素控制馈电电压测定值 电磁线圈的 AC 时 | ||
| ● 50 Hz 时 | 0.8 ... 1.1 | |
| ● 60 Hz 时 | 0.85 ... 1.1 | |
| 起动视在功率 电磁线圈的 AC 时 | ||
| ● 50 Hz 时 | 145 VA | |
| ● 60 Hz 时 | 155 VA | |
| 感应功率因数 对于线圈的起动功率 | ||
| ● 50 Hz 时 | 0.79 | |
| ● 60 Hz 时 | 0.72 | |
| 停机视在功率 电磁线圈的 AC 时 | ||
| ● 50 Hz 时 | 12.5 VA | |
| ● 60 Hz 时 | 15 VA | |
| 感应功率因数 对于线圈的停机功率 | ||
| ● 50 Hz 时 | 0.36 | |
| ● 60 Hz 时 | 0.38 | |
| 起动功率 电磁线圈的 DC 时 | 0.79 W | |
| 持续功率 电磁线圈的 DC 时 | 0.36 W | |
| 辅助电路 | ||
| 常闭触点数量 用于辅助触点 无延迟转换的 | 0 | |
| 常开触点数量 用于辅助触点 无延迟转换的 | 0 | |
| 工作电流 AC-15 时 | ||
| ● 230 V时 测定值 | 6 A | |
| ● 400 V 时 测定值 | 3 A | |
| ● 690 V 时 测定值 | 1 A | |
| 工作电流 DC-13 时 220 V 时 测定值 | 0.3 A | |
| 接触可靠性 辅助触头的 | 适用于SPS控制(17V, 5mA) | |
| 保护装置，防止短路导致开关装置损坏。 | ||
| 熔断体规格 | ||
| ● 用于主电路的短路保护 | ||
| — 对于相配类型1 需要 | gL/gG NH 3NA: 160 A | |
| — 对于相配类型2 需要 | gL/gG NH 3NA: 80 A | |
| ● 用于辅助开关的短路保护 需要 | 保险丝gL/gG: 10A | |
| 装入/固定/外廓尺寸 | ||
| 装入位置 | 可垂直安装面可旋转 +/-180°，在垂直安装面可向前和向后倾斜 +/- 22.5° | |
| 紧固类型 | 按照DIN EN 50022在35mm安装导轨上的螺丝固紧和扣接固紧 | |
| ● 并排装配 | 是 | |
| 高度 | 112 mm | |
| 宽度 | 55 mm | |
| 深度 | 115 mm | |
| 须遵守间距 单列式安装的 侧向地 | 0 mm | |
| 接口/ 接线端子 | ||
| 电气连接规格 | ||
| ● 用于主电路 | 螺栓连接 | |
| ● 用于辅助和控制电路 | 螺栓连接 | |
