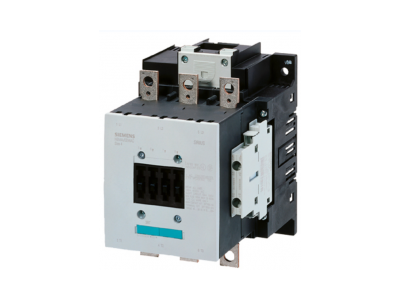

3RT5055-6AB36
(EAN: 4011209889873)
CONTACTOR, 75KW/400V/AC-3
产品信息细节
技术数据
CAx数据
技术数据
| 接触器 23...26 V AC/DC AC3 7 kW 400 V AC(50...60 Hz) / DC 操作辅助触点 2 个常开触点 + 2 个常闭触点，3 极，规格 S6 母排连接传统 操作机构 | ||
| 产品品牌名称 | SIRIUS | |
| 产品名称 | 接触器 | |
| 产品类型名称 | 3RT5 | |
| 综合技术数据 | ||
| 接触器的结构尺寸 | S6 | |
| 产品扩展 辅助开关 | 是 | |
| 绝缘电压 测定值 | 1 000 V | |
| 污染程度 | 3 | |
| 抗冲击电压能力 测定值 | 8 kV | |
| 针对安全隔离的***大允许电压 在线圈和主触点之间 符合 EN 60947-1 | 690 V | |
| 耐冲击性 方波冲击时 | ||
| ● AC 时 | 8,5g / 5 ms, 4,2g / 10 ms | |
| ● DC 时 | 8,5g / 5 ms, 4,2g / 10 ms | |
| 耐冲击性 正弦冲击时 | ||
| ● AC 时 | 13,4g / 5 ms, 6,5g / 10 ms | |
| ● DC 时 | 13,4g / 5 ms, 6,5g / 10 ms | |
| 机械式使用寿命（转换周期） | ||
| ● 接触器的 典型 | 10 000 000 | |
| ● 带有辅助开关块的接触器的 典型 | 10 000 000 | |
| RoHS 指令（日期） | 03/01/2017 | |
| 环境条件 | ||
| 安装高度 高度超出水平面以上 ***大值 | 2 000 m | |
| 环境温度 | ||
| ● 运行期间 | -25 ... +60 °C | |
| ● 存放期间 | -55 ... +80 °C | |
| 主电路 | ||
| 极数 用于主电路 | 3 | |
| 常开触点数量 用于主触点 | 3 | |
| 常闭触点数量 用于主触点 | 0 | |
| 工作电压 | ||
| ● AC-3e 时 测定值 ***大值 | 1 000 V | |
| 工作电流 | ||
| ● AC-1 时 ***高 690 V | ||
| — 环境温度 40 °C 时 测定值 | 185 A | |
| — 环境温度 60 °C 时 测定值 | 160 A | |
| ● AC-3 时 | ||
| — 400 V 时 测定值 | 150 A | |
| — 690 V 时 测定值 | 150 A | |
| ● AC-3e 时 | ||
| — 400 V 时 测定值 | 150 A | |
| — 690 V 时 测定值 | 150 A | |
| 可连接的导线截面 在主电路中 AC-1 时 | ||
| ● 60 °C 时 许可***小值 | 70 mm² | |
| ● 40 °C 时 许可***小值 | 95 mm² | |
| 工作电流 约 200000 次操作循环 AC-4 | ||
| ● 400 V 时 测定值 | 68 A | |
| ● 690 V 时 测定值 | 57 A | |
| 额定功率 | ||
| ● AC-1 时 | ||
| — 230 V时 60 °C 时 测定值 | 60 kW | |
| — 400 V 时 60 °C 时 测定值 | 105 kW | |
| — 690 V 时 60 °C 时 测定值 | 181 kW | |
| ● AC-3 时 | ||
| — 230 V时 测定值 | 50 kW | |
| — 400 V 时 测定值 | 84 kW | |
| — 690 V 时 测定值 | 146 kW | |
| ● AC-3e 时 | ||
| — 400 V 时 测定值 | 75 kW | |
| — 690 V 时 测定值 | 132 kW | |
| 额定功率 约 200000 次操作循环 AC-4 | ||
| ● 400 V 时 测定值 | 38 kW | |
| ● 690 V 时 测定值 | 55 kW | |
| 空载运行频率 | ||
| ● AC 时 | 2 000 1/h | |
| ● DC 时 | 2 000 1/h | |
| 开关频率 | ||
| ● AC-1 时 ***大值 | 800 1/h | |
| ● AC-3 时 ***大值 | 750 1/h | |
| ● AC-3e 时 ***大值 | 750 1/h | |
| ● AC-4 ***大值 | 130 1/h | |
| 控制电路/控制 | ||
| 电压类型 控制馈电电压的 | AC/DC | |
| 控制馈电电压 AC 时 | ||
| ● 50 Hz 时 测定值 | 23 ... 26 V | |
| ● 60 Hz 时 测定值 | 23 ... 26 V | |
| 控制馈电电压 DC 时 | ||
| ● 测定值 | 23 ... 26 V | |
| 工作区要素控制馈电电压测定值 电磁线圈的 AC 时 | ||
| ● 50 Hz 时 | 0.8 ... 1.1 | |
| ● 60 Hz 时 | 0.8 ... 1.1 | |
| 过电压限制器的结构形式 | 带压敏电阻器 | |
| 起动视在功率 电磁线圈的 AC 时 | ||
| ● 50 Hz 时 | 300 VA | |
| ● 60 Hz 时 | 300 VA | |
| 感应功率因数 对于线圈的起动功率 | ||
| ● 50 Hz 时 | 0.9 | |
| ● 60 Hz 时 | 0.9 | |
| 停机视在功率 电磁线圈的 AC 时 | ||
| ● 50 Hz 时 | 5.8 VA | |
| ● 60 Hz 时 | 5.8 VA | |
| 感应功率因数 对于线圈的停机功率 | ||
| ● 50 Hz 时 | 0.8 | |
| ● 60 Hz 时 | 0.8 | |
| 起动功率 电磁线圈的 DC 时 | 360 W | |
| 持续功率 电磁线圈的 DC 时 | 5.2 W | |
| 辅助电路 | ||
| 常闭触点数量 用于辅助触点 无延迟转换的 | 2 | |
| 常开触点数量 用于辅助触点 无延迟转换的 | 2 | |
| 工作电流 AC-12 时 ***大值 | 10 A | |
| 工作电流 AC-15 时 | ||
| ● 230 V时 测定值 | 6 A | |
| ● 400 V 时 测定值 | 3 A | |
| 工作电流 DC-12 时 | ||
| ● 24 V 时 测定值 | 6 A | |
| ● 110 V时 测定值 | 3 A | |
| ● 220 V 时 测定值 | 1 A | |
| 工作电流 DC-13 时 | ||
| ● 24 V 时 测定值 | 6 A | |
| ● 110 V时 测定值 | 1 A | |
| ● 220 V 时 测定值 | 0.3 A | |
| UL/CSA 额定数据 | ||
| 输出的机械功率 [hp] 对于三相交流电机 460/480 V 时 测定值 | 125 hp | |
| 保护装置，防止短路导致开关装置损坏。 | ||
| 熔断体规格 | ||
| ● 用于主电路的短路保护 | ||
| — 对于相配类型1 需要 | 保险丝gL/gG: 355 A | |
| — 对于相配类型2 需要 | 保险丝gL/gG: 315 A | |
| ● 用于辅助开关的短路保护 需要 | 保险丝gL/gG: 10A | |
| 装入/固定/外廓尺寸 | ||
| 装入位置 | 对于垂直安装平面可+/-90°旋转，对于垂直安装平面可+/-22.5°向前和向后倾斜 | |
| 紧固类型 | 螺栓固定 | |
| ● 并排装配 | 是 | |
| 高度 | 172 mm | |
| 宽度 | 120 mm | |
| 深度 | 170 mm | |
| 接口/ 接线端子 | ||
| 电气连接规格 | ||
| ● 用于主电路 | 螺栓连接 | |
| ● 用于辅助和控制电路 | 螺栓连接 | |
| 可连接的导线截面类型 | ||
| ● 在 AWG 导线处 用于主触点 | 4 ... 250 kcmil | |
