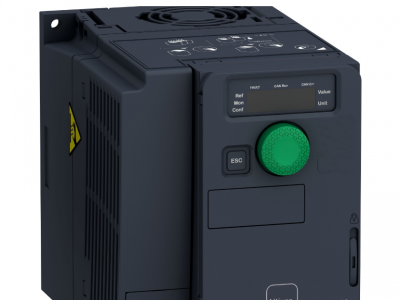

| 产品系列 | ATV320 |
|---|---|
| 产品类型 | 变频器 |
| 应用领域 | 复杂机器 |
| 变量 | 标准版本 |
| 驱动器格式 | 紧凑型 |
| 安装类型 | 墙装 |
| 通讯端口协议 | Modbus 串行 |
| 选项卡 | 通讯模块, CANopen |
| 额定电源电压 [Us] | 380...500 V - 15...10 % |
| 额定输出电流 | 3.0 A |
| 电动机功率 (kW) | 1.1 kW 适用 重载 |
| EMC 滤波器 | C2类EMC滤波器 |
| IP防护等级 | IP20 |
| 离散量输入数量 | 7 |
|---|---|
| 数字量输入类型 | STO 安全扭矩中断, 24 V 直流, 阻抗: 1.5 kOhm |
| 离散量输入逻辑 | 正逻辑(源) |
| 离散量输出数量 | 3 |
| 输出型式 | 开放式集电器 DQ+ 0…1 kHz 30 V DC 100 mA |
| 模拟量输入数量 | 3 |
| 模拟量输入类型 | AI1 电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位 |
| 模拟量输出数量 | 1 |
| 模拟量输出 型号 | 软件-可配置电流 AQ1: 0...20 mA 阻抗 800 Ω, 分辨率 10 bits |
| 继电器输出类型 | 可配置的继电器逻辑 R1A 1 NO 电气寿命 100000 次 |
| *大开关电流 | 继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC |
| *小开关电流 [Imin] | 继电器输出 R1A, R1B, R1C, R2A, R2C: 5 mA 在…上 24 V DC |
| 访问方法 | Slave CANopen |
| 4 quadrant operation possible | True |
| 异步电机控制配置文件 | 电压/频率比，5点 |
| 同步电机控制配置模式 | 无传感器矢量控制 |
| maximum output frequency | 0.599 kHz |
| 瞬时过转矩 | 170…200 % 标称电机转矩 |
| 加速和减速倾斜 | 线性 |
| 电机滑差补偿 | 自动 无论负载情况 |
| 开关频率 | 2...16 kHz 可调 |
| 额定开关频率 | 4 kHz |
| 制动至停止 | 采用直流注入 |
| brake chopper integrated | True |
| 线路电流 | 5.0 A 在…上 380 V (重载) |
| *大输入电流 | 5.0 A |
| maximum output voltage | 500 V |
| 视在功率 | 3.3 kVA 在…上 500 V (重载) |
| 网络频率 | 50...60 Hz |
| relative symmetric network frequency tolerance | 5 % |
| 预期线路Isc | 5 kA |
| base load current at high overload | 22.0 A |
| 功耗W | 风扇: 40 W 在…上 380 V,开关频率 4 kHz |
| with safety function Safely Limited Speed (SLS) | True |
| with safety function Safe brake management (SBC/SBT) | False |
| with safety function Safe Operating Stop (SOS) | False |
| with safety function Safe Position (SP) | False |
| with safety function Safe programmable logic | False |
| with safety function Safe Speed Monitor (SSM) | False |
| with safety function Safe Stop 1 (SS1) | True |
| with sft fct Safe Stop 2 (SS2) | False |
| with safety function Safe torque off (STO) | True |
| with safety function Safely Limited Position (SLP) | False |
| with safety function Safe Direction (SDI) | False |
| 保护类型 | Input phase breaks: drive |
| 宽度 | 105.0 mm |
| 高度 | 142.0 mm |
| 深度 | 158.0 mm |
| 产品净重 | 1.3 kg |
| 操作位置 | 垂直方向 +/- 10° |
|---|---|
| 产品认证 | CE |
| 标识 | CE |
| 电磁兼容性 | Electrostatic discharge immunity test level 3 conforming to IEC 61000-4-2 |
| environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 |
| maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
| maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13...200 Hz |
| maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| 冷却空气容量 | 18.0 m3/h |
| 过电压类别 | III |
| 调节回路 | 可调的PID调节器 |
| 速度精度 | +/- 10 % 标称滑距 0.2 Tn 至 Tn |
| 污染等级 | 2 |
| ambient air transport temperature | -25…70 °C |
| 环境温度 | -10…50 °C 无 |
| 贮存环境温度 | -25…70 °C |
