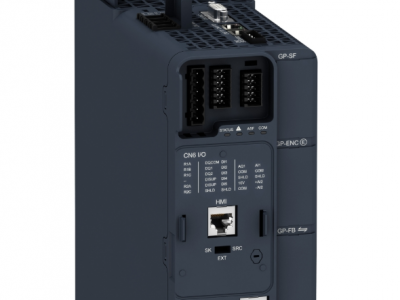

| 产品系列 | Altivar Machine ATV340 |
|---|---|
| 产品类型 | 变频器 |
| 应用领域 | Machine |
| 变量 | 标准版本 |
| 安装类型 | 柜装 |
| 通讯端口协议 | Modbus 串行 |
| 选项卡 | 通讯模块, Profibus DP V1 |
| 电网相数 | 3 相 |
| 供电频率 | 50...60 Hz +/- 5 % |
| 额定电源电压 [Us] | 380...480 V - 15...10 % |
| 额定输出电流 | 2.2 A |
| 电动机功率 (kW) | 1.1 kW 适用 标准负载 |
| 电机功率 | 1.5 hp 适用 标准负载 |
| EMC 滤波器 | Class C3 EMC filter integrated |
| IP防护等级 | IP20 |
| 离散量输入数量 | 5 |
|---|---|
| 数字量输入类型 | PTI 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (30 V) |
| number of preset speeds | 16个预置速度 |
| 离散量输出数量 | 2.0 |
| 输出型式 | Programmable output DQ1, DQ2 30 V DC 100 mA |
| 模拟量输入数量 | 2 |
| 模拟量输入类型 | AI1 软件-可配置电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 12 bits |
| 模拟量输出数量 | 2 |
| 模拟量输出 型号 | 软件-可配置电压 AQ1: 0...10 V DC 阻抗 470 Ω, 分辨率 10 bits |
| 继电器输出数量 | 2 |
| 输出电压 | <= 电源电压 |
| 继电器输出类型 | 继电器输出 R1A |
| *大开关电流 | 继电器输出 R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC |
| *小开关电流 [Imin] | 继电器输出 R1B: 5 mA 在…上 24 V DC |
| 物理接口 | 2线制RS485 |
| 连接器类型 | 1 RJ45 |
| 访问方法 | 从（站） Modbus RTU |
| 传输速率 | 4.8 kbit/s |
| 传输帧 | RTU |
| 地址数 | 1…247 |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 |
| 极化方式 | 无阻抗 |
| 4 quadrant operation possible | True |
| 异步电机控制配置文件 | 标准恒转矩 |
| 同步电机控制配置模式 | 永磁同步电机 |
| 污染等级 | 2 符合 EN/IEC 61800-5-1 |
| maximum output frequency | 0.599 kHz |
| 加速和减速倾斜 | S, U 或自定义 |
| 电机滑差补偿 | 可以抑制 |
| 开关频率 | 2...16 kHz 可调 |
| 额定开关频率 | 4 kHz |
| 制动至停止 | 采用直流注入 |
| brake chopper integrated | True |
| 线路电流 | 2.6 A 在…上 380 V (标准负载) |
| 线路电流 | 2.6 A 在…上 480 V 没有电抗器 (重载) |
| *大输入电流 | 3.4 A |
| maximum output voltage | 480 V |
| 视在功率 | 2.2 kVA 在…上 480 V (标准负载) |
| *大瞬变电流 | 3.1 A 在 60 s (标准负载) |
| 电气连接 | 螺钉终端, 夹紧力: 1.5...4 mm² 适用 line side |
| 预期线路Isc | 5 kA |
| base load current at high overload | 2.2 A |
| base load current at low overload | 2.8 A |
| 功耗W | 自然通风: 28 W 在…上 380 V,开关频率 4 kHz (重载) |
| 电气连接 | 线路侧: 螺钉终端 1.5...4 mm² AWG 14...AWG 12 |
| with safety function Safely Limited Speed (SLS) | True |
| with safety function Safe brake management (SBC/SBT) | True |
| with safety function Safe Operating Stop (SOS) | False |
| with safety function Safe Position (SP) | False |
| with safety function Safe programmable logic | False |
| with safety function Safe Speed Monitor (SSM) | False |
| with safety function Safe Stop 1 (SS1) | True |
| with sft fct Safe Stop 2 (SS2) | False |
| with safety function Safe torque off (STO) | True |
| with safety function Safely Limited Position (SLP) | False |
| with safety function Safe Direction (SDI) | False |
| 保护类型 | 热保护: 马达 |
| 宽度 | 85.0 mm |
| 高度 | 270.0 mm |
| 深度 | 232.5 mm |
| 产品净重 | 1.7 kg |
| 连续输出电流 | 2.2 A 在…上 4 kHz 适用 重载 |
| 工作海拔 | <= 3000 m with current derating above 1000m |
|---|---|
| 操作位置 | 垂直方向 +/- 10° |
| 产品认证 | UL |
| 标识 | CE |
| 符合标准 | EN/IEC 61800-3 |
| 组装方式 | 带散热片 |
| 电磁兼容性 | 静电放电抗干扰 级别 3 符合 IEC 61000-4-2 |
| environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 |
| maximum acceleration under shock impact (during operation) | 70 m/s² at 22 ms |
| maximum acceleration under vibrational stress (during operation) | 5 m/s² at 9...200 Hz |
| maximum deflection under vibratory load (during operation) | 1.5 mm at 2...9 Hz |
| permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| 冷却空气容量 | 18.0 m3/h |
| 冷却方式 | 强制通风 |
| 过电压类别 | Class III |
| 调节回路 | 可调的PID调节器 |
| 噪音级别 | 52.7 dB |
| 污染等级 | 2 |
| ambient air transport temperature | -40…70 °C |
| 环境温度 | -15…50 °C 无 (vertical position) |
| 贮存环境温度 | -40…70 °C |
| 隔离 | 电源与控制端子之间 |
