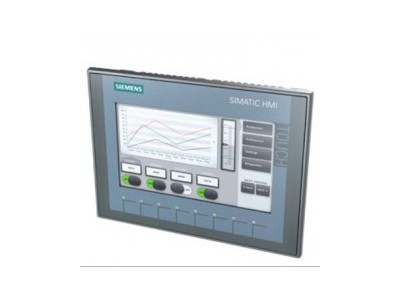

西门子触摸屏6AV2123-2MA03-0AX0 KTP1200 Basic DP

技术数据

		SIMATIC HMI，KTP1200 Basic DP， 精简面板， 按键式/触摸式操作， 12" TFT 显示屏，65536 颜色， PROFIBUS 接口， 可项目组态的***低版本 WinCC Basic V13/ STEP 7 Basic V13， 包含开源软件，加热 免费提供 参见随附 CD
一般信息
产品类型标志		KTP1200 Basic color DP
显示
显示屏规格		TFT 宽屏显示器，LED 背景光
屏幕对角线		12 in
屏幕宽度		261.1 mm
屏幕高度		163.2 mm
颜色数量		65 536
分辨率（像素）
● 水平图像分辨率		1 280 pixel
● 垂直图像分辨率		800 pixel
背光灯
● MTBF 背景照明（温度为 25 °C 时）		20 000 h
● 可调节背景照明		是
操作元件
键盘字体
● 功能按键
— 功能按键数量		10
— 带 LED 的功能按键数量		0
● 带有 LED 的按键		否
● 系统按键		否
● 数字键盘		是; 屏幕键盘
● 字母数字键盘		是; 屏幕键盘
触摸屏
● 触摸屏规格		是; 模拟式电阻
安装方式/安装
安装位置		垂直
可以垂直安装（纵向格式）		是
可以横向安装（横向格式）		是
无外部通风时的***大允许倾斜角度		35°
电源电压
电源的电压类型		DC
额定值 (DC)		24 V
允许范围，下限 (DC)		19.2 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流（额定值）		550 mA
接通电流脉冲 I²t		0.2 A²·s
功率
接收的有效功率典型值		13.2 W
处理器
处理器类型		ARM
存储器
闪存		是
RAM		是
用于用户数据的可用存储器		10 Mbyte
输出类型
声音
● 蜂鸣器		是
● 扬声器		否
时间
时钟
● 硬件时钟（实时时钟）		是
● 软件时钟		是
● 缓存		是; 缓冲持续时间典型值为 6 周
● 可同步		是
接口
工业以太网接口数量		0
RS 485 接口数量		1
RS 422 接口数量		1; 共同附带 RS 485
RS 232 接口数量		0; 带有可选适配器
USB 接口数量		1; ***高至 16 GB
20 mA 接口数量 (TTY)		0
并行接口数量		0
其他接口数量		0
SD 卡插槽数量		0
带软件接口		否
工业以太网
● 工业以太网状态 LED		0
协议
PROFINET		否
PROFINET IO 支持的协议		否
IRT		否
PROFIBUS		是
支持 EtherNet/IP 协议		否
MPI		是
协议（以太网）
● TCP/IP		否
● DHCP		否
● SNMP		否
● DCP		否
● LLDP		否
网络属性
● HTTP		否
● HTML		否
冗余模式
气液冗余
— MRP		否
其他协议
● CAN		否
● MODBUS		是; Modicon (MODBUS RTU)
报警/诊断/状态信息
诊断
● 诊断信息可读		否
EMV
依据 EN 55 011 标准抑制无线电干扰辐射
● 极限值等级 A 适用于工业领域中的应用		是
● 极限值等级 B 适用于居民区中的应用		否
防护等级和防护类别
IP（正面）		IP65
IP（背面）		IP20
NEMA（正面）
● 包括类型 4，正面		是
● 包括类型 4x 正面		是
标准、许可、证书
CE 标记		是
cULus		是
RCM（原 C-TICK）		是
KC 许可		是
在防爆区域使用
● ATEX 区域 2		否
● ATEX 区域 22		否
● IECEx 2 区		否
● IECEx 22 区		否
● cULus I 类 1 区		否
● cULus I 类 2 区，2 级		否
● FM I 类 2 级		否
船舶建造许可
● 德国劳埃德船级社 (GL)		是
● 美国船舶检验局 (ABS)		是
● 必维国际检验集团 (BV)		是
● 挪威船级社 (DNV)		是
● 英国劳氏船级社 (LRS)		是
● 日本船级社 (Class NK)		是
● 波兰船级社 (PRS)		否
● 中国船级社 (CCS)		否
环境要求
适于室内使用		是
适于户外使用		否
运行中的环境温度
操作（垂直安装）
— 垂直安装时的***小值		0 °C
— 垂直安装时的***大值		50 °C
操作（***大倾斜角度）
— ***大倾斜角度时的***小值		0 °C
— ***大倾斜角度时的***大值		40 °C
操作（垂直安装，纵向格式）
— 垂直安装时的***小值		0 °C
— 垂直安装时的***大值		40 °C
操作（***大倾斜角度，纵向格式）
— ***大倾斜角度时的***小值		0 °C
— ***大倾斜角度时的***大值		35 °C
运输/储存时的环境温度
● ***小值		-20 °C
● ***大值		60 °C
相对空气湿度
● 操作，***大值		90 %; 无凝结
操作系统
专有		是
预安装的操作系统
● Windows CE		否
项目组态 / 标题
消息显示		是
报文系统（包括缓冲器和应答器）		是
过程值显示（输出）		是
可规定过程值（输入）		是
方案管理		是
组态软件
● STEP 7 Basic (TIA Portal)		是; 通过集成的 WinCC Basic (TIA Portal)
● STEP 7 Professional (TIA Portal)		是; 通过集成的 WinCC Basic (TIA Portal)
● WinCC flexible Compact		否
● WinCC flexible Standard		否
● WinCC flexible Advanced		否
● WinCC Basic (TIA Portal)		是
● WinCC Comfort (TIA Portal)		是
● WinCC Advanced (TIA Portal)		是
● WinCC Professional (TIA Portal)		是
语言
在线语言
● 联机/运行时间语言数量		10
语言
● 每个项目的语言		32
WinCC 下的功能性 (TIA Portal)
库		是
应用软件/选件
● 网页浏览器		否
● SIMATIC WinCC Sm@rtServer		否
Visual Basic 脚本数量		否
任务计划器		是
● 时间控制		否
● 任务控制		是
帮助系统		是
● 每个信息文本的字符数		500
消息系统
● 消息类别数量		32
● 位消息
— 位消息数量		1 000
● 模拟消息
— 模拟消息数量		25
● S7 消息编号方法		否
● 系统消息 HMI		是
● 更多系统报警（SIMATIC S7、SINUMERIK、SIMOTION ... ）		是; SIMATIC S7-1200 和 S7-1500 的系统消息缓冲器
● 每条消息的字符数		80
● 每条消息的过程值数量		8
● 确认组		是
● 消息指示器		是
● 消息缓冲器
— 条目数量		256
— 循环缓冲器		是
— 剩余		是
— 免维护		是
方案管理
● 配方数量		50
● 每个配方的数据集		100
● 每个数据集的条目		100
● 内部配方存储器的容量		256 kbyte
● 配方存储器可以扩展		否
变量
● 每台设备的变量数		800
● 每幅图像的变量数		100
● 临界值		是
● 多路复用		是
● 结构		否
● 阵列		是
画面
● 可组态的图片数量		250
● ***窗口/默认		是
● 全局画面		是
● 弹出式画面		否
● 幻灯片画面		否
● 通过 PLC 选择图像		是
● PLC 中的图像编号		是
图片对象
● 每个图像的对象数量		100
● 文本区		是
● I/O 区		是
● 图形化的 I/O 区（图形列表）		是
● 符号形式的 I/O 区（文本列表）		是
● 日期/时间域		是
● 开关		是
● 按键		是
● 图形显示		是
● 图标		是
● 几何对象		是
复杂图片对象
● 每个图像的复杂对象数量		10
● 消息显示		是
● 曲线显示		是
● 用户显示		是
● 状态/控制		否
● Sm@rtClient 显示		否
● 配方显示		是
● f(x) 曲线显示		否
● 系统诊断显示		是; SIMATIC S7-1200 和 S7-1500 的系统消息缓冲器
● 媒体播放器		否
● HTML 浏览器		否
● PDF 显示		否
● IP 摄像头显示器		否
● 条形图		是
● 滑动式调节器		否
● 指示仪器		否
● 模拟表/电子表		否
列表
● 每个项目的文字列表数量		300
● 每个文本列表的条目数量		100
● 每个项目的图形列表数量		100
● 每个图形列表的条目数		100
归档
● 每台设备的文档数量		2; 一条消息和一个过程值归档
● 每个文档的条目数量		10 000
● 消息档案		是
● 过程值档案		是
● 归档方式
— 顺序档案		是
— 循环档案		是
● 存储器位置
— 存储卡		否
— USB 存储器		是
— 以太网		否
● 数据存储格式
— CSV		否
— TXT		是
— RDB		否
安全性
● 用户组数量		50
● 用户权限数量		32
● 用户数量		50
● 密码导出/导入		是
● SIMATIC Logon		否
字符集
● 键盘字体
— 美式（英语）		是
传送（上传/下载）
● MPI/PROFIBUS DP		是
● USB		否
● 以太网		否
● 使用外部存储介质		是
过程连接
● S7-1200		是
● S7-1500		是
● S7-200		是
● S7-300/400		是
● LOGO!		是
● Win AC		是
● SINUMERIK		是; 无法访问 NCK 数据
● SIMOTION		是
● Allen Bradley (EtherNet/IP)		否
● Allen Bradley (DF1)		是
● Mitsubishi (MC TCP/IP)		否
● Mitsubishi (FX)		是
● OMRON (FINS TCP)		否
● OMRON (link/Multilink)		是
● Modicon (Modbus TCP/IP)		否
● Modicon (Modbus)		是
服务工具/组态工具
● 备份/恢复		是
● 自动备份/恢复		否
● 模拟		是
● 设备转换		是
外设/选项
打印机		否
SIMATIC HMI MM 存储卡：多媒体存储卡		否
SIMATIC HMI SD 存储卡：数字存储卡		否
SIMATIC HMI CF 存储卡：CF 卡		否
USB 存储器		是
SIMATIC IPC USB 闪存（USB 记忆棒）		是
SIMATIC HMI USB 内存（USB 记忆棒）		是
机械/材料
外壳材料（正面）
● 塑料		是
● 铝材		否
● 不锈钢		否
尺寸
外壳正面宽度		330 mm
外壳正面高度		245 mm
安装截面，宽度		310 mm
安装截面，高度		221 mm
安装深度		60 mm
重量
重量（不含包装）		1 710 g
重量（含包装）		2.2 kg
