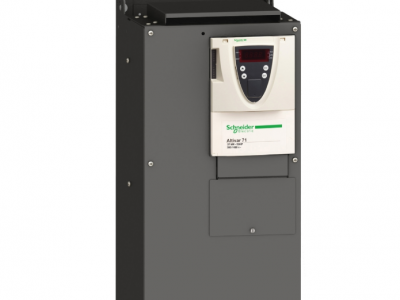

ATV71HD55N4Z 55KW 施耐德变频器

变频器

复杂的高功率机械

ATV71

55 kW, 3 相 在…上 380...480 V

75 hp, 3 相 在…上 380...480 V

100 m 屏蔽电缆
200 m 非屏蔽电缆

380...480 V - 15...10 %

3 相

101 A 适用 480 V 3 相 55 kW / 75 hp
120 A 适用 380 V 3 相 55 kW / 75 hp

集成的

带散热片

无外拉面板

79 kVA 在…上 380 V 3 相 55 kW / 75 hp

22 kA 适用 3 相

116 A 在…上 2.5 kHz 380 V 3 相 55 kW / 75 hp
96 A 在…上 2.5 kHz 460 V 3 相 55 kW / 75 hp

174 A 适用 60 s 3 相 55 kW / 75 hp
191 A 适用 2 s 3 相 55 kW / 75 hp

0.1…500 Hz

2.5 kHz

1...16 kHz 可调
2.5...16 kHz 有

电压/频率比例 （2或5点）
无传感器的通量矢量控制(SFVC) （电压或电流矢量）
带传感器的通量矢量控制(FVC) (电流矢量)
ENA系统（能量适配系统）的不平衡机器

无阻抗 适用 串口Modbus

323…528 V

50...60 Hz - 5...5 %

47.5...63 Hz

1…100 适用 异步电机 处于开环模式下, 无速度反馈
1…1000 适用 异步电机 在带编码器反馈的闭环模式下
1…50 适用 同步电机 处于开环模式下, 无速度反馈

+/- 0.01 % 标称速度 在带编码器反馈的闭环模式下 0.2 Tn 至 Tn
+/- 10 % 标称滑距 不带速度反馈 0.2 Tn 至 Tn

+/- 15 % 处于开环模式下, 无速度反馈
+/- 5 % 在带编码器反馈的闭环模式下

170 % 标称电机转矩的 +/- 10 % 适用 60 s 每10分钟
220 % 标称电机转矩的 +/- 10 % 适用 2 s

<= 150 % 带有制动或起重电阻器
30 % 不带制动电阻器

矢量控制无速度反馈

PI监控

可抑制
可调
自动 无论负载情况
不可用电压/频率比（2 或 5 点）

1 个LED (红色)设备电压:

<= 电源电压

电源与控制之间的电路

带有一个NEMA 1类套件: 3 线UL 508 电缆 在…上 40 °C, 铜 75 °C / PVC
带有一个 IP21 或 IP31 套件: 3 线IEC 电缆 在…上 40 °C, 铜 70 °C / PVC
不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 70 °C / PVC
不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 90 °C / XLPE/EPR

端子, 夹紧力: 2.5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
端子, 夹紧力: 150 mm² (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)

0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
41 N.m, 360 lb.内部 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)

Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection
内部电源: 24 V 直流 (21…27 V), <200 mA, 保护类型: 过载和短路保护

2

AI1-/Al1+ 双极差分电压: +/- 10 V 直流 24 V *大, 分辨率 11位+符号位
AI2 软件-可配置电流: 0...20 mA, 阻抗: 242 Ω, 分辨率 11 位
AI2 软件-可配置电压: 0...10 V 直流 24 V *大, 阻抗: 30000 Ω, 分辨率 11 位

2 ms +/- 0.5 ms (AI1-/Al1+) - 模拟 输入
2 ms +/- 0.5 ms (Al2) - 模拟 输入
2 ms +/- 0.5 ms (LI1...LI5) - 离散 输入
2 ms +/- 0.5 ms (LI6)如果配置为逻辑输入的话 - 离散 输入

<= 100 ms 在 STO (安全转矩关闭) 内
AO1 2 ms, 公差 +/- 0.5 ms 适用 模拟 输出
R1A, R1B, R1C 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出
R2A, R2B 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出

+/- 0.6 % (AI1-/Al1+) 用于60 °C的温度变动
+/- 0.6 % (AI2) 用于60 °C的温度变动
+/- 1 % (AO1) 用于60 °C的温度变动

*大值 +/- 0.15 % (AI1-/Al1+, AI2)
+/- 0.2 % (AO1)

1

AO1 软件-可配置逻辑输出 10 V 20 mA
AO1 软件-可配置电流 0...20 mA, 阻抗: 500 Ω, 分辨率 10 bits
AO1 软件-可配置电压 0...10 V DC, 阻抗: 470 Ω, 分辨率 10 bits

2

可配置的继电器逻辑: (R1A, R1B, R1C) NO/NC - 100000 次
可配置的继电器逻辑: (R2A, R2B) NO - 100000 次

3 mA 在…上 24 V DC 适用 可配置的继电器逻辑

R1, R2: 2 A 在…上 250 V AC 感性负载 量, cos phi = 0.4
R1, R2: 2 A 在…上 30 V DC 感性负载 量, cos phi = 0.4
R1, R2: 5 A 在…上 250 V AC 阻性（负载） 量, cos phi = 1
R1, R2: 5 A 在…上 30 V DC 阻性（负载） 量, cos phi = 1

7

LI1...LI5: 可编程 24 V 直流 和 1 级 PLC, 阻抗: 3500 Ω
LI6: 开关-可配置 24 V 直流 和 1 级 PLC, 阻抗: 3500 Ω
LI6: 开关可配置 PTC 探头 0…6, 阻抗: 1500 Ω
PWR: 安全输入 24 V 直流, 阻抗: 1500 Ω 符合 ISO 13849-1 d 级

负逻辑 (漏) (LI1...LI5), > 16 V (状态 0), < 10 V (状态 1)
正逻辑(源) (LI1...LI5), < 5 V (状态 0), > 11 V (状态 1)
负逻辑 (漏) (LI6)如果配置为逻辑输入的话, > 16 V (状态 0), < 10 V (状态 1)
正逻辑(源) (LI6)如果配置为逻辑输入的话, < 5 V (状态 0), > 11 V (状态 1)

超出刹车能力时的坡道自适应，采用电阻
从 0.01 至 9000 s 独立线性可调
S, U 或自定义

采用直流注入

防止超出限制速度: 驱动
防止输入相位丢失: 驱动
Break on the control circuit: drive
输入断相: 驱动
Line supply overvoltage: drive
Line supply undervoltage: drive
Overcurrent between output phases and earth: drive
过热保护: 驱动
Overvoltages on the DC bus: drive
电机各相线之间短路: 驱动
Thermal protection: drive
Motor phase break: motor
拆卸电源: 马达
Thermal protection: motor

> 1 mΩ 接地 1 分钟 500 V 直流

模拟量输入: 0.024/50 Hz
Display unit: 0.1 Hz

CANopen
串口Modbus

1 RJ45 (前面板) 适用 串口Modbus
1 RJ45 (接线端) 适用 串口Modbus
RJ45的针型SUB-D 9 适用 CANopen

2线制RS485 适用 串口Modbus

RTU 适用 串口Modbus

4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 适用 串口Modbus 接线端
9600 bps, 19200 bps 适用 串口Modbus 前面板
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 适用 CANopen

8 位, 1 停止, 偶校验 适用 串口Modbus 前面板
8 位, 奇偶 或无可配置的校验 适用 串口Modbus 接线端

1…127 适用 CANopen
1…247 适用 串口Modbus

从（站） CANopen

CE

垂直方向 +/- 10°

630 mm

290 mm

320 mm

44 kg

通信卡 适用 CC-link
控制器内可编程卡
通信卡 适用 DeviceNet
通信卡 适用 Ethernet/IP
通信卡 适用 Fipio
I/O 扩展卡
通信卡 适用 Interbus-S
编码器的接口卡
通信卡 适用 Modbus Plus
通信卡 适用 以太网Modbus
通信卡 适用 Modbus/Uni-Telway
起重机防摇卡
通信卡 适用 Profibus DP
通信卡 适用 Profibus DP V1

3535 V DC 接地和电源接线端之间
5092 V DC 控制和电源接线端之间

1.2/50 µs - 8/20 µs surge immunity test level 3 conforming to IEC 61000-4-5
Conducted radio-frequency immunity test level 3 conforming to IEC 61000-4-6
Electrical fast transient/burst immunity test level 4 conforming to IEC 61000-4-4
Electrostatic discharge immunity test level 3 conforming to IEC 61000-4-2
Radiated radio-frequency electromagnetic field immunity test level 3 conforming to IEC 61000-4-3
电压下降与断路抑制测试 符合 IEC 61000-4-11

EN/IEC 61800-3
EN 61800-3 环境 1 级别 C3
EN 61800-3 环境 2 级别 C3
IEC 60721-3-3 第 3S2 类
EN 55011 A 类第 2 组
UL 类型 1
IEC 60721-3-3 第 3C1 类
EN/IEC 61800-5-1

UL
CSA
NOM 117
C-Tick

2 conforming to EN/IEC 61800-5-1
3 符合 UL 840

IP20 在上方部件 封盖上不带盲板 符合 EN/IEC 60529
IP20 在上方部件 封盖上不带盲板 符合 EN/IEC 61800-5-1
IP21 符合 EN/IEC 60529
IP21 符合 EN/IEC 61800-5-1
IP41 在上方部件 符合 EN/IEC 60529
IP41 在上方部件 符合 EN/IEC 61800-5-1
IP54 对下面的部件 符合 EN/IEC 60529
IP54 对下面的部件 符合 EN/IEC 61800-5-1

1 gn (f= 13…200 Hz) 符合 EN/IEC 60068-2-6
波峰至波峰 1.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6

15 gn 适用 11 ms 符合 EN/IEC 60068-2-27

5…95 % without condensation conforming to IEC 60068-2-3
5…95 % 无滴水 符合 IEC 60068-2-3

-10…50 °C (无)

-25…70 °C

<= 1000 m without derating
1000...3000 m 电流降额 1%/100m
