技术数据

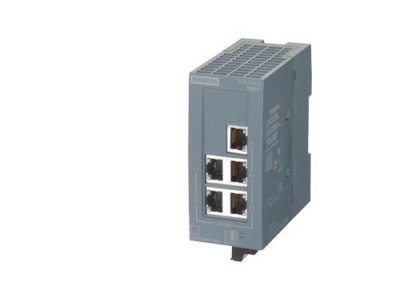

| SCALANCE XB005 非网管型 工业以太网交换机针对 10/100 Mbit/s；用于架设 小型星状和 线状结构；LED 诊断， IP20，24V AC/DC 电源，带 5个 10/100 Mbit/s 双绞线 接口及 RJ45 插座； 手册可供下载 . | ||
| 产品类型名称 | SCALANCE XB005 | |
| 传输率 | ||
| 传输率 | 10 Mbit/s, 100 Mbit/s | |
| 接口 / 用于通信 / 使用模块化设备时的***大配置 | ||
| 电气接口数量 / ***大值 | 5 | |
| 接口 / 用于通信 / 集成的 | ||
| 电气连接数量 | ||
| ● 用于网络组件和终端设备 | 5; RJ45 | |
| 100 Mbit/s ST 端口的数量 | ||
| ● 适用于多模 | 0 | |
| 接口 / 其它 | ||
| 电气连接数量 | ||
| ● 适用于电源 | 1 | |
| 电气连接规格 | ||
| ● 适用于电源 | 3 针端子板 | |
| 供电电压，电流消耗，损耗功率 | ||
| 电压类型 / 1 / 电源电压 | DC | |
| ● 供电电压 / 1 / 额定值 | 24 V | |
| ● 损耗功率 [W] / 1 / 额定值 | 1.68 W | |
| ● 供电电压 / 1 / 测定值 | 19.2 ... 28.8 V | |
| ● 消耗电流 / 1 / ***大值 | 0.07 A | |
| ● 电气连接规格 / 1 / 适用于电源 | 3 针端子板 | |
| ● 产品组件 / 1 / 电源输入端上的保险丝 | 是 | |
| ● 保险丝规格 / 1 / 电源电压输入端上 | 0.6 A / 60 V | |
| 电压类型 / 2 / 电源电压 | AC | |
| ● 供电电压 / 2 / 测定值 | 19.2 ... 28.8 V | |
| 环境条件 | ||
| 环境温度 | ||
| ● 运行期间 | -10 ... +60 °C | |
| ● 存放期间 | -40 ... +80 °C | |
| ● 运输期间 | -40 ... +80 °C | |
| 相对空气湿度 | ||
| ● 25 °C 时 / 无冷凝 / 运行期间 / ***大值 | 95 % | |
| 防护等级 IP | IP20 | |
| 结构形式，尺寸和重量 | ||
| 结构形式 | Box | |
| 宽度 | 45 mm | |
| 高度 | 100 mm | |
| 深度 | 87 mm | |
| 净重 | 0.165 kg | |
| 紧固类型 | ||
| ● 35 mm DIN 导轨安装 | 是 | |
| ● 墙壁安装 | 是 | |
| ● S7-1500 异型导轨安装 | 否 | |
| 产品功能 / 管理，配置，项目组态 | ||
| 产品功能 | ||
| ● 多端口镜像 | 否 | |
| ● CoS | 是 | |
| PROFINET 一致性类别 | A | |
| 产品功能 / 交换机管理型 | 否 | |
| 产品功能 / 冗余 | ||
| 产品功能 | ||
| ● 并行冗余协议 (PRP)/用于 PRP 网络中 | 是 | |
| ● 并行冗余协议 (PRP)/冗余网络访问 (RNA) | 否 | |
| 标准，规格，许可 | ||
| 标准 | ||
| ● 适用于 FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP.IIC,T4 | |
| ● 针对安全性 / CSA 和 UL | UL 60950-1，CSA C22.2 编号 60950-1 | |
| ● 适用于干扰发射 | EN 61000-6-4（A 级） | |
| ● 适用于抗干扰性 | EN 61000-6-2 | |
| 平均故障间隔时间 (MTBF) | 241 a | |
| 参考标示 | ||
| ● 符合 IEC 81346-2:2009 | KF | |
| ● 符合 IEC 81346-2:2019 | KFE | |
| 标准，规格，许可 / CE | ||
| 资格证明 / CE标识 | 是 | |
| 标准，规格，许可 / 危险环境 | ||
| 标准 / 适用于防爆区 | EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X | |
| 资格证明 | ||
| ● CCC / 适用于防爆区符合 GB 标准 | 是; GB3836.1, GB3836.8 | |
| ● CCC / 适用于防爆区符合 GB 标准 / 作为标识 | Ex nA IIC T4 Gc | |
| 标准，规格，许可 / 其它 | ||
| 资格证明 | EN 61000-6-2, EN 61000-6-4 | |
| ● C-Tick | 是 | |
| ● KC 许可 | 是 | |
| 标准，规格，许可 / 环保产品声明 | ||
| 环保产品声明 | 是 | |
| 全球变暖潜能值 [CO2 当量] | ||
| ● 总计 | 151.5 kg | |
| ● 制造期间 | 7.42 kg | |
| ● 运行期间 | 143.95 kg | |
| ● 使用寿命终止后 | 0.14 kg | |
