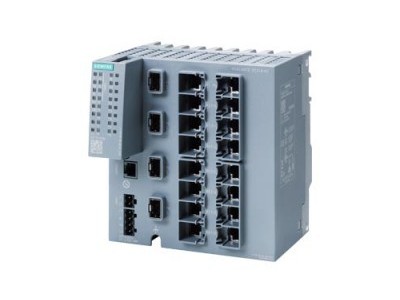

西门子工业交换机6GK5216-4BS00-2AC2
技术数据
| SCALANCE XC216-4C 可管理层面 2 IE 交换机； IEC 62443-4-2 认证； 12x 10/100 Mbit/s RJ45 端口；4x 1000 Mbit/s 组合端口（或者 1000 Mbit/ s SFP 或者 10/100/1000 Mbit/s RJ45 端口可用）； 1x 控制台端口；诊断 LED； 冗余电源； 温度范围 -40°C 至 +70°C； 安装： 凹顶导轨/S7 型轨/墙壁； 冗余功能；办公室 特性（RSTP，VLAN，...)； PROFINET IO 设备； 以太网/IP 一致性； C 型插头插槽； | ||
| 产品类型名称 | SCALANCE XC216-4C | |
| 传输率 | ||
| 传输率 | 10 Mbit/s, 100 Mbit/s, 1000 Mbit/s | |
| 接口 / 用于通信 / 使用模块化设备时的***大配置 | ||
| 电气接口数量 / ***大值 | 16 | |
| 光学接口数量 / ***大值 | 4 | |
| 接口 / 用于通信 / 集成的 | ||
| 电气连接数量 | ||
| ● 用于网络组件和终端设备 | 16; RJ45 | |
| 10/100 Mbit/s RJ45 端口的数量 / 集成的 | ||
| ● 配有固定护套 | 12 | |
| 10/100/1000 Mb/s RJ45 端口的数量 / 集成的 | 4 | |
| Combo 端口的数量 / 带有 RJ45 接口用于光学插拔收发器 | 4; 1000 MBit/s SFPs | |
| 接口 / 用于通信 / 插件 | ||
| 电气连接数量 | ||
| ● SFP 的 | 4; 1000 Mbit/s SFP 插拔收发器，或 100Mbit/s，通过 SCALANCE SFP991-1(LD) A | |
| 接口 / 其它 | ||
| 电气连接数量 | ||
| ● 用于操作控制台 | 1 | |
| ● 用于信号触点 | 1 | |
| ● 适用于电源 | 1 | |
| 电气连接规格 | ||
| ● 用于操作控制台 | RJ11 | |
| ● 用于信号触点 | 2 **子块 | |
| ● 适用于电源 | 3 针端子板，固定内置 | |
| 移动存储介质规格 | ||
| ● C-PLUG | 是 | |
| 信号输入/输出 | ||
| 工作电压 / 信号触点的 | ||
| ● DC 时 / 额定值 | 24 V | |
| 供电电压，电流消耗，损耗功率 | ||
| 产品组件 / 适用于冗余电源的接口 | 是 | |
| 电压类型 / 1 / 电源电压 | DC | |
| ● 供电电压 / 1 / 额定值 | 24 V | |
| ● 损耗功率 [W] / 1 / 额定值 | 13.2 W | |
| ● 消耗电流 / 1 / 电源电压额定值时 / ***大值 | 0.55 A | |
| ● 供电电压 / 1 / 测定值 | 9.6 ... 31.2 V | |
| ● 电气连接规格 / 1 / 适用于电源 | 3 针端子板，固定内置 | |
| ● 产品组件 / 1 / 电源输入端上的保险丝 | 是 | |
| ● 保险丝规格 / 1 / 电源电压输入端上 | 3.15 A / 125 V | |
| 环境条件 | ||
| 环境温度 | ||
| ● 运行期间 | -40 ... +70 °C | |
| ● 存放期间 | -40 ... +85 °C | |
| ● 运输期间 | -40 ... +85 °C | |
| 相对空气湿度 | ||
| ● 25 °C 时 / 无冷凝 / 运行期间 / ***大值 | 95 % | |
| 防护等级 IP | IP20 | |
| 结构形式，尺寸和重量 | ||
| 结构形式 | 紧凑型 | |
| 宽度 | 140 mm | |
| 高度 | 150 mm | |
| 深度 | 125 mm | |
| 净重 | 1.2 kg | |
| 材料 / 外壳的 | 聚碳酸酯 (PC-GF10)/铝压铸件 | |
| 紧固类型 | ||
| ● 35 mm DIN 导轨安装 | 是 | |
| ● 墙壁安装 | 否 | |
| ● S7-300 异型导轨安装 | 是 | |
| ● S7-1500 异型导轨安装 | 是 | |
| 产品特点，产品功能，产品组件 / 常规 | ||
| 冗余环形构架 / 重组时间 < 0.3 s | 50 | |
| 星形构架 | 任意（仅取决于信号运行时间） | |
| 产品功能 / QoS 符合 DSCP | 是 | |
| 产品特点 | ||
| ● 直通式交换模式 | 否 | |
| ● 存储转发交换模式 | 是 | |
| 产品功能 / 管理，配置，项目组态 | ||
| 产品功能 | ||
| ● CLI | 是 | |
| ● 基于网络的管理 | 是 | |
| ● MIB 支持 | 是 | |
| ● 通过电子邮件 TRAPs | 是 | |
| ● 利用 STEP 7 配置 | 是 | |
| ● RMON | 是 | |
| ● SMTP 服务器 | 否 | |
| ● 端口镜像 | 是 | |
| ● 多端口镜像 | 是 | |
| ● CoS | 是 | |
| ● PROFINET IO 诊断 | 是 | |
| PROFINET 一致性类别 | B | |
| 电源载荷等级 / 依照 PROFINET | 3 | |
| 产品功能 / 交换机管理型 | 是 | |
| 报文长度 / 工业以太网 / ***大值 | 10240 byte | |
| 协议 / 支持 | ||
| ● Telnet | 是 | |
| ● HTTP | 是 | |
| ● HTTPS | 是 | |
| ● TFTP | 是 | |
| ● BOOTP | 否 | |
| ● GMRP | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| ● 以太网/IP | 是 | |
| ● SNMP v1 | 是 | |
| ● SNMP v2 | 是 | |
| ● SNMP v3 | 是 | |
| ● IGMP（侦听/查询） | 是 | |
| 识别和维护功能 | ||
| ● I&M0 - 设备专有信息 | 是 | |
| ● I&M1 - 设备标识/地点标识 | 是 | |
| 产品功能 / 诊断 | ||
| 产品功能 | ||
| ● 端口诊断 | 是 | |
| ● 包大小统计 | 是 | |
| ● 包类型统计 | 是 | |
| ● 错误统计 | 是 | |
| ● SysLog | 是 | |
| 产品功能 / VLAN | ||
| 产品功能 | ||
| ● VLAN - 基于端口 | 是 | |
| ● VLAN - 基于协议 | 否 | |
| ● VLAN - 基于 IP | 否 | |
| VLAN 数量 / ***大值 | 257 | |
| VLAN 数量 - 动态 / ***大值 | 257 | |
| VLAN 数量 / 环冗余时（HRP；MRP；备用耦合） | 257 | |
| 协议 / 支持 / GVRP | 是 | |
| 产品功能 / DHCP | ||
| 产品功能 | ||
| ● DHCP 服务器 | 是 | |
| ● DHCP 客户机 | 是 | |
| ● DHCP 选项 82 | 是 | |
| ● DHCP 选项 66 | 是 | |
| ● DHCP 选项 67 | 是 | |
| 产品功能 / 冗余 | ||
| 产品功能 | ||
| ● PROFINET IO 设备 / 支持 / PROFINET 系统冗余 | 是 | |
| ● 环冗余 | 是 | |
| ● 高速冗余协议 (HRP) | 是 | |
| ● High Speed Redundancy Protocol（HRP，高速冗余协议）和冗余管理器 | 是 | |
| ● High Speed Redundancy Protocol （HRP，高速冗余协议）和备用冗余 | 是 | |
| 协议 / 支持 / 媒体冗余协议 (MRP) | 是 | |
| 产品功能 | ||
| ● Media Redundancy Protocol（MRP，媒体冗余协议）和冗余管理器 | 是 | |
| ● Media Redundancy Protocol Interconnection（MRP-I，介质冗余协议互连） | 是 | |
| ● PROFINET IO 设备 / 支持 / 水平同步转发 | 是 | |
| ● STP 冗余法 | 是 | |
| ● RSTP 冗余法 | 是 | |
| ● RSTP+ 冗余法 | 是 | |
| ● MSTP 冗余法 | 是 | |
| ● 并行冗余协议 (PRP)/用于 PRP 网络中 | 是 | |
| ● 并行冗余协议 (PRP)/冗余网络访问 (RNA) | 否 | |
| ● 被动侦听 | 是 | |
| 协议 / 支持 | ||
| ● LACP | 是 | |
| 产品功能 / 安全 | ||
| 产品功能 | ||
| ● IEEE 802.1X（半径） | 是 | |
| ● Broadcast/Multicast/Unicast 限制器 | 是 | |
| ● Broadcast 屏蔽 | 是 | |
| 协议 / 支持 | ||
| ● SSH | 是 | |
| ● SSL | 是 | |
| 产品功能 / 时间 | ||
| 产品功能 | ||
| ● SICLOCK 支持 | 是 | |
| ● NTP 客户机 | 是 | |
| ● SNTP 客户机 | 是 | |
| 协议 / 支持 | ||
| ● NTP | 是 | |
| ● SNTP | 是 | |
| 可在运行中进行设备更改 | ||
| 产品功能 / 通过 CiR/H-CiR 在运行中配置 | 是 | |
| 标准，规格，许可 | ||
| 工业自动化系统的 IT 安全 / 符合 IEC 62443-4-2:2019 | 是 | |
| 平均故障间隔时间 (MTBF) | 46 a | |
| 参考标示 | ||
| ● 符合 IEC 81346-2:2009 | KF | |
| ● 符合 IEC 81346-2:2019 | KFE | |
| 标准，规格，许可 / CE | ||
| 资格证明 / CE标识 | 是 | |
| 产品一致性 / 符合 EMC 准则 | 2014/30/EU | |
| 标准 | ||
| ● 适用于 EMC 干扰发射 | EN 61000-6-4, EN 50121-12 | |
| ● 适用于 EMC 抗干扰能力 | EN 61000-6-2, EN 50121-4 | |
| 资格证明 / 与 RoHS 一致 | 是; 2011/65/EU | |
| 标准，规格，许可 / 危险环境 | ||
| 资格证明 | ||
| ● CCC / 适用于防爆区符合 GB 标准 | 是 | |
| ● CCC / 适用于防爆区符合 GB 标准 / 作为标识 | Ex nA IIC T4 Gc | |
| 附件 | ||
| 产品扩展 / 可选 / C-PLUG | 是 | |
