技术数据

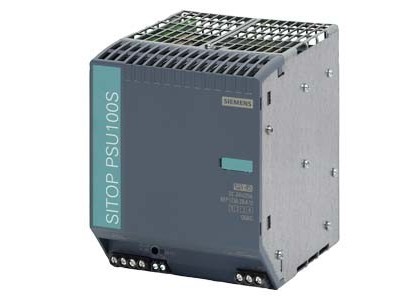

| 电源 SITOP PSU100S/1AC/DC24V/20A SITOP PSU100S 20 A 稳定电源 输入：120/230 V AC 输出：24 V DC/20 A *EX 批准不 可用* | ||
| 输入 | ||
| 电网的形状 | 单相交流 | |
| 供电电压 AC 时 | ||
| ● 初始值 | 范围自适应 | |
| 供电电压 | ||
| ● 1 AC 时 额定值 | 120 V | |
| ● 2 AC 时 额定值 | 230 V | |
| 输入电压 | ||
| ● 1 AC 时 | 85 ... 132 V | |
| ● 2 AC 时 | 176 ... 264 V | |
| 输入端规格 超广域输入 | 否 | |
| 过电压的过载能力 | 2.3 ×V额定输入 ，1.3ms | |
| 工作条件 断电桥接方式 | Vin = 120/230 V时 | |
| 跨接时间 输出电流额定值中 在电网停电时 ***小值 | 20 ms | |
| 工作条件 断电桥接方式 | Vin = 120/230 V时 | |
| 电网频率 | ||
| ● 1 额定值 | 50 Hz | |
| ● 2 额定值 | 60 Hz | |
| 电网频率 | 47 ... 63 Hz | |
| 输入电流 | ||
| ● 输入电压额定值为 120 V 时 | 7.5 A | |
| ● 输入电压额定值为 230 V 时 | 3.5 A | |
| 电流限制 接通电流 25 °C 时 ***大值 | 11 A | |
| I2t 值 ***大值 | 10 A²·s | |
| 保险丝规格 | T 10 A (不可用) | |
| ● 电源线内 | 建议微型断路器：10A 特性曲线C或微型断路器 3RV2411-1JA10 (120 V)或3RV2411-1FA10 (230 V) | |
| 输出 | ||
| 电压波形 输出端上 | 调节后、零电位直流电压 | |
| 输出电压 DC 时 额定值 | 24 V | |
| 输出电压 | ||
| ● 输出端 1 上 DC 时 额定值 | 24 V | |
| 相对总公差 电压 | 3 % | |
| 相对调节精度 输出电压 | ||
| ● 输入电压缓慢波动时 | 0.5 % | |
| ● 欧姆负载缓慢波动时 | 1 % | |
| 剩余波纹度 | ||
| ● ***大值 | 150 mV | |
| 电压峰段 | ||
| ● ***大值 | 240 mV | |
| 可调节的输出电压 | 24 ... 28 V | |
| 产品功能 可调整输出电压 | 是 | |
| 输出电压设置方式 | 通过电位器; ***大480 W | |
| 显示方式 针对正常运行 | 24 V 的绿色 LED 正常 | |
| 信号类型 输出端上 | 继电器触点（常开节点，额定值50 V DC/ 0.3 A）表示“24V正常” | |
| 输出电压特性 接通时 | V输出无超调（软启动） | |
| 动作延迟时间 ***大值 | 1.5 s | |
| 电压升高时间 输出电压 | ||
| ● 典型 | 50 ms | |
| ● ***大值 | 500 ms | |
| 输出电流 | ||
| ● 额定值 | 20 A | |
| ● 测量范围 | 0 ... 20 A; 24 A 升至 +45 °C; +60 ... +70 °C: 降额使用 5%/K | |
| 输出的有效功率 典型 | 480 W | |
| 瞬时过载电流 | ||
| ● 启动期间短路 典型 | 35 A | |
| ● 运行期间短路 典型 | 35 A | |
| 过电流持续过载时间 | ||
| ● 启动期间短路 | 100 ms | |
| ● 运行期间短路 | 100 ms | |
| 产品特点 | ||
| ● 设备并联 | 是 | |
| 并联设备的数量 增加功率 | 2 | |
| 效率 | ||
| 百分比效率 | 90 % | |
| 损耗功率 [W] | ||
| ● 输出电压额定值时 输出电流额定值中 典型 | 53 W | |
| 闭环控制 | ||
| 相对调节精度 输出电压 输入电压快速波动 +/- 15 % 典型 | 1 % | |
| 相对调节精度 输出电压 欧姆负载阶跃时 50/100/50 % 典型 | 3 % | |
| 调节时间 | ||
| ● ***大值 | 10 ms | |
| 保护和监测 | ||
| 防过压保护器规格 | 是，根据 EN 60950-1 | |
| ● 典型 | 21 A | |
| 输出的特性 短路保护 | 是 | |
| 短路保护规格 | 电子锁闭，自动重启 | |
| 持续短路电流 有效值 | ||
| ● ***大值 | 7 A | |
| 过电流过载能力 正常运行时 | 过载150%额定电流输出 ， 5s/min | |
| 显示方式 适用于过载和短路 | - | |
| 安全 | ||
| 电位隔离 入口与出口之间 | 是 | |
| 电位隔离 | 符合 EN 60950-1 和 EN 50178 的 SELV 输出电压 | |
| 设备保护等级 | Class I | |
| 泄漏电流 | ||
| ● ***大值 | 3.5 mA | |
| ● 典型 | 1 mA | |
| 防护等级 IP | IP20 | |
| 认证 | ||
| 资格证明 | ||
| ● CE标识 | 是 | |
| ● UL 许可证 | 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) | |
| ● CSA许可证 | 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) | |
| ● NEC 级别 2 | 否 | |
| ● EAC 许可 | 是 | |
| 认证类型 | ||
| ● BIS | 是 | |
| ● CB 证书 | 是 | |
| 资格证明 | ||
| ● IECEx | 否 | |
| ● ATEX | 否 | |
| ● ULhazloc 许可 | 否 | |
| ● cCSAus，等级 1，分区 2 | 否 | |
| ● FM 许可 | 否 | |
| 资格证明 造船许可 | 是 | |
| 船级社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 否 | |
| ● Bureau Veritas (BV) | 否 | |
| ● Lloyds Register of Shipping (LRS) | 否 | |
| ● Nippon Kaiji Kyokai (NK) | 否 | |
| EMC | ||
| 标准 | ||
| ● 适用于干扰发射 | EN 55022 Class B | |
| ● 适用于电网谐波限制 | EN 61000-3-2 | |
| ● 适用于抗干扰性 | EN 61000-6-2 | |
| 环境条件 | ||
| 环境温度 | ||
| ● 运行期间 | 0 ... 70 °C; 自然对流 | |
| ● 运输期间 | -40 ... +85 °C | |
| ● 存放期间 | -40 ... +85 °C | |
| 气候级 符合 IEC 60721 | 气候类型为 3K3，5 … 95% 无冷凝 | |
| 机械装置 | ||
| 电气连接规格 | 螺栓连接 | |
| ● 在输入端 | L1, N, PE: 每 0.2 ... 4 mm² 1个螺钉型端子 单芯/多股 | |
| ● 输出端上 | +, -: 每 0.2 ... 4 mm² 2个螺钉型端子 | |
| ● 用于辅助触点 | 13, 14 (告警信号): 每 0.14 ... 1.5 mm² 1个螺钉型端子 | |
| 宽度 外壳的 | 115 mm | |
| 高度 外壳的 | 145 mm | |
| 深度 外壳的 | 150 mm | |
| 须遵守间距 | ||
| ● 上 | 50 mm | |
| ● 下 | 50 mm | |
| ● 左 | 0 mm | |
| ● 右 | 0 mm | |
| 净重 | 2.4 kg | |
| 产品特点 外壳的 可顺序排列的壳体 | 是 | |
| 紧固类型 | 安装在DIN导轨 EN 60715 35x7.5/15上 | |
| 电气附件 | 缓冲模块 | |
| 机械附件 | 设备标志铭牌 20 mm × 7 mm，淡绿松石色 3RT1900 - 1SB20 | |
| 平均故障间隔时间 (MTBF) 40 °C 时 | 1 778 916 h | |
| 其他说明 | 在额定输入电压和环境温度25℃的参数（除非另有规定） | |
