6EP1333-4BA00
(EAN: 4025515152712)

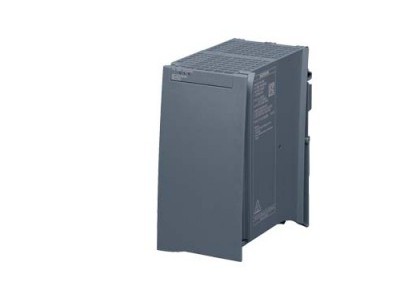

电源 SIMATIC PM1507/1AC/DC24V/8A
产品信息细节
技术数据
CAx数据
技术数据
| 电源 SIMATIC PM1507/1AC/DC24V/8A SIMATIC PM 1507 24 V/8 A 调节型电源 用于 SIMATIC S7-1500 输入：AC 120/230 V 输出：DC 24 V/8 A | ||
| 输入 | ||
| 电网的形状 | 单相交流 | |
| 供电电压 AC 时 | ||
| ● 初始值 | 范围自适应 | |
| 供电电压 | ||
| ● 1 AC 时 额定值 | 120 V | |
| ● 2 AC 时 额定值 | 230 V | |
| 输入电压 | ||
| ● 1 AC 时 | 85 ... 132 V | |
| ● 2 AC 时 | 170 ... 264 V | |
| 输入端规格 超广域输入 | 否 | |
| 过电压的过载能力 | 2.3 ×V额定输入 ，1.3ms | |
| 工作条件 断电桥接方式 | Vin = 93/187 V时 | |
| 跨接时间 输出电流额定值中 在电网停电时 ***小值 | 20 ms | |
| 工作条件 断电桥接方式 | Vin = 93/187 V时 | |
| 电网频率 | ||
| ● 1 额定值 | 50 Hz | |
| ● 2 额定值 | 60 Hz | |
| 电网频率 | 45 ... 65 Hz | |
| 输入电流 | ||
| ● 输入电压额定值为 120 V 时 | 3.7 A | |
| ● 输入电压额定值为 230 V 时 | 1.7 A | |
| 电流限制 接通电流 25 °C 时 ***大值 | 62 A | |
| 接通电流极限持续时间 25 °C 时 | ||
| ● ***大值 | 3 ms | |
| I2t 值 ***大值 | 12 A²·s | |
| 保险丝规格 | T 6.3 A/250 V (不可用) | |
| ● 电源线内 | 建议微型断路器：16A特性曲线B，或10A特性曲线C | |
| 输出 | ||
| 电压波形 输出端上 | 调节后、零电位直流电压 | |
| 输出电压 DC 时 额定值 | 24 V | |
| 输出电压 | ||
| ● 输出端 1 上 DC 时 额定值 | 24 V | |
| 相对总公差 电压 | 1 % | |
| 相对调节精度 输出电压 | ||
| ● 输入电压缓慢波动时 | 0.1 % | |
| ● 欧姆负载缓慢波动时 | 0.1 % | |
| 剩余波纹度 | ||
| ● ***大值 | 50 mV | |
| 电压峰段 | ||
| ● ***大值 | 150 mV | |
| 产品功能 可调整输出电压 | 否 | |
| 显示方式 针对正常运行 | 绿色 LED 说明 24 V 正常；红色 LED 说明出现故障；黄色 LED说明处于待机模式 | |
| 输出电压特性 接通时 | V输出无超调（软启动） | |
| 动作延迟时间 ***大值 | 1.5 s | |
| 电压升高时间 输出电压 | ||
| ● 典型 | 10 ms | |
| 输出电流 | ||
| ● 额定值 | 8 A | |
| ● 测量范围 | 0 ... 8 A | |
| 输出的有效功率 典型 | 192 W | |
| 瞬时过载电流 | ||
| ● 启动期间短路 典型 | 35 A | |
| ● 运行期间短路 典型 | 35 A | |
| 过电流持续过载时间 | ||
| ● 启动期间短路 | 70 ms | |
| ● 运行期间短路 | 70 ms | |
| 产品特点 | ||
| ● 设备并联 | 是 | |
| 并联设备的数量 增加功率 | 2 | |
| 效率 | ||
| 百分比效率 | 90 % | |
| 损耗功率 [W] | ||
| ● 输出电压额定值时 输出电流额定值中 典型 | 21 W | |
| 闭环控制 | ||
| 相对调节精度 输出电压 输入电压快速波动 +/- 15 % 典型 | 0.1 % | |
| 相对调节精度 输出电压 欧姆负载阶跃时 50/100/50 % 典型 | 2 % | |
| 相对调节精度 输出电压 欧姆负载阶跃时 10/90/10 % 典型 | 3 % | |
| 调节时间 | ||
| ● 负载 10 % 阶跃至 90 % 时 典型 | 5 ms | |
| ● 负载 90 % 阶跃至 10 % 时 典型 | 5 ms | |
| ● ***大值 | 5 ms | |
| 保护和监测 | ||
| 防过压保护器规格 | 附加的控制回路，28.8 V 以下为限（控制） | |
| 电流限制动作值 | 8.4 ... 9.6 A | |
| ● 典型 | 9 A | |
| 输出的特性 短路保护 | 是 | |
| 短路保护规格 | 电子锁闭，自动重启 | |
| 显示方式 适用于过载和短路 | - | |
| 安全 | ||
| 电位隔离 入口与出口之间 | 是 | |
| 电位隔离 | 符合 EN 60950-1 和 EN 50178 和 EN 61131-2 的 SELV 输出电压 | |
| 设备保护等级 | Class I | |
| 泄漏电流 | ||
| ● ***大值 | 3.5 mA | |
| ● 典型 | 1.3 mA | |
| 防护等级 IP | IP20 | |
| 认证 | ||
| 资格证明 | ||
| ● CE标识 | 是 | |
| ● UL 许可证 | 是; cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289 | |
| ● CSA许可证 | 是; cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289 | |
| ● cCSAus，等级 1，分区 2 | 否 | |
| ● ATEX | 是; ATEX (EX) II 3G Ex nA nC IIC T3 Gc | |
| 资格证明 | ||
| ● IECEx | 是; IECEx Ex nA nC IIC T3 Gc | |
| ● NEC 级别 2 | 否 | |
| ● ULhazloc 许可 | 是 | |
| ● FM 许可 | 是; Class I, Div. 2, Group ABCD, T4 | |
| 认证类型 CB 证书 | 是 | |
| 资格证明 | ||
| ● EAC 许可 | 是 | |
| 认证类型 BIS | 是 | |
| 资格证明 造船许可 | 是 | |
| 造船许可 | ABS, BV, DNV GL | |
| 船级社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 是 | |
| ● Bureau Veritas (BV) | 是 | |
| ● DNV GL | 是 | |
| ● Lloyds Register of Shipping (LRS) | 否 | |
| ● Nippon Kaiji Kyokai (NK) | 否 | |
| EMC | ||
| 标准 | ||
| ● 适用于干扰发射 | EN 55022 Class B | |
| ● 适用于电网谐波限制 | EN 61000-3-2 | |
| ● 适用于抗干扰性 | EN 61000-6-2 | |
| 环境条件 | ||
| 环境温度 | ||
| ● 运行期间 | 0 ... 60 °C; 自然对流 | |
| ● 运输期间 | -40 ... +85 °C | |
| ● 存放期间 | -40 ... +85 °C | |
| 气候级 符合 IEC 60721 | 气候类型为 3K3，5 … 95% 无冷凝 | |
| 机械装置 | ||
| 电气连接规格 | 螺栓连接/弹簧端子连接 | |
| ● 在输入端 | L, N, PE: 每 0.5 ... 2.5 mm² 1个螺钉型端子 | |
| ● 输出端上 | L+、M：每 0.5-2.5 mm² 2 个弹簧力连接端子 | |
| 产品功能 | ||
| ● 输入端可拆装的端子 | 是 | |
| ● 输出端可拆装的端子 | 是 | |
| 宽度 外壳的 | 75 mm | |
| 高度 外壳的 | 147 mm | |
| 深度 外壳的 | 129 mm | |
| 须遵守间距 | ||
| ● 上 | 40 mm | |
| ● 下 | 40 mm | |
| ● 左 | 0 mm | |
| ● 右 | 0 mm | |
| 净重 | 0.74 kg | |
| 产品特点 外壳的 可顺序排列的壳体 | 是 | |
| 紧固类型 | 可安装在S7-1500 导轨上 | |
| 平均故障间隔时间 (MTBF) 40 °C 时 | 1 362 918 h | |
| 其他说明 | 在额定输入电压和环境温度25℃的参数（除非另有规定） | |
