| 版本 |
| 产品品牌名称 | SENTRON |

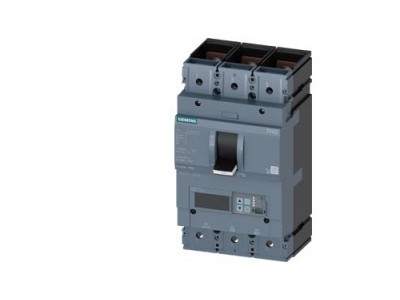

| 产品名称 | 塑料外壳式断路器 |
| 产品的规格 | 设备保护 |
| 过电流脱扣器的结构形式 | ETU850 |
| 过电流脱扣器的保护功能 | LSI |
| 极数 | 3 |
| 一般技术数据 |
| 绝缘电压 / 测定值 | 800 V |
| 工作电压 / AC 时 / 测定值 | 690 V |
| 损耗功率 [W] / ***大值 | 96 W |
| 损耗功率 [W] / 电流测定值时 / AC 时 / 在热运行状态中 / 每个电极 | 32 W |
| 机械式使用寿命（转换周期） / 典型 | 20 000 |
| 电气使用寿命（操作循环） / AC-1 时 / 380/415 V 时 | 6 000 |
| 电气使用寿命（操作循环） / AC-1 时 / 690 V 时 | 4 200 |
| 产品特点 / 对于零导线 / 可扩装/加装 / 短路保护和过载保护 | 是 |
| 接地监控的规格 | 无 |
| 产品功能 |
|
| ● 通信功能 | 是 |
| ● 其它测量功能 | 是 |
| 每个数量单位的净重 | 4.733 kg |
| 电力 |
| 工作电流 |
|
| ● 40 °C 时 | 400 A |
| ● 45 ℃ 时 | 400 A |
| ● 50°C 时 | 400 A |
| ● 55 ℃ 时 | 375 A |
| ● 60 °C 时 | 350 A |
| ● 65 ℃ 时 | 325 A |
| ● 70 °C 时 | 300 A |
| 交换容量 IEC 60947 |
| 断路器的通断能力等级 | C |
| 极限短路电流 (Icu) 分断能力 |
|
| ● 240 V 时 | 150 kA |
| ● 415 V 时 | 110 kA |
| ● 440 V 时 | 110 kA |
| ● 500 V 时 | 85 kA |
| ● 690 V 时 | 5 kA |
| 工作短路电流 (Ics) 分断能力 |
|
| ● 240 V 时 | 150 kA |
| ● 415 V 时 | 110 kA |
| ● 440 V 时 | 110 kA |
| ● 500 V 时 | 65 kA |
| ● 690 V 时 | 5 kA |
| 短路电流 (Icm) 接通能力 |
|
| ● 240 V 时 | 330 kA |
| ● 415 V 时 | 242 kA |
| ● 440 V 时 | 242 kA |
| ● 500 V 时 | 187 kA |
| ● 690 V 时 | 7.5 kA |
| 可调参数 |
| 产品特点 / L 脱扣时 / 可开/关 | 否 |
| 电流整定值 (Ir) 可调整的的动作值 / L 脱扣器 / I2t 特性曲线中 |
|
| ● ***小值 | 160 A |
| ● ***大值 | 400 A |
| 延迟时间 (tr) 可调整的动作值 / L 脱扣时 / I2t 特性曲线中 |
|
| ● ***小值 | 0.5 s |
| ● ***大值 | 17 s |
| 电流整定值 (Isd) 可调整的的动作值 / S 脱扣器 / I0t 特性曲线中 |
|
| ● ***小值 | 240 A |
| ● ***大值 | 4 000 A |
| 电流整定值 (Isd) 可调整的的动作值 / S 脱扣器 / I2t 特性曲线中 |
|
| ● ***小值 | 240 A |
| ● ***大值 | 4 000 A |
| 延迟时间 (tsd) 可调整的动作值 / S 脱扣时 / I0t 特性曲线中 |
|
| ● ***小值 | 0.05 s |
| ● ***大值 | 0.5 s |
| 延迟时间 (tsd) 可调整的动作值 / S 脱扣时 / I2t 特性曲线中 |
|
| ● ***小值 | 0.05 s |
| ● ***大值 | 0.5 s |
| 电流整定值 (Ii) 可调整的动作值 / I 脱扣时 |
|
| ● ***小值 | 600 A |
| ● ***大值 | 4 000 A |
| 可调整的电流整定值 (InN) / N 脱扣时 |
|
| ● ***小值 | 80 A |
| ● ***大值 | 640 A |
| N 导线保护的规格 | 可调节关闭；20% 至 160% |
| 产品功能 / 接地保护 | 否 |
| 机械设计 |
| 产品组件 |
|
| ● 欠压脱扣器 | 否 |
| ● 电压脱扣器 | 否 |
| ● 脱扣报警器 | 否 |
| 高度 [in] | 9.76 in |
| 高度 | 248 mm |
| 宽度 [in] | 5.43 in |
| 宽度 | 138 mm |
| 深度 [in] | 4.33 in |
| 深度 | 110 mm |
| 连接 |
| 电气连接的排列 / 用于主电路 | 正面接口 |
| 电气连接规格 / 用于主电路 | 双侧带螺钉扁形连接器 |
| 可连接的导线截面类型 / 适用于扁平母线连接 / ***小值 | 20 x 1 mm |
| 可连接的导线截面类型 / 适用于扁平母线连接 / ***大值 | 35 x 10 mm |
| 表层的结构形式 / 接口的 / 在开关定部 (N, 1, 3, 5) | 银色 |
| 表层的结构形式 / 接口的 / 在开关底部 (N, 2, 4, 6) | 银色 |
| 辅助电路 |
| 转换器数量 / 用于辅助触点 | 0 |
| 饰品 |
| 产品扩展 / 可选 / 电机驱动 | 是 |
| 环境条件 |
| 防护等级 IP / 正面的 | IP40 |
| 环境温度 |
|
| ● 运行期间 / ***小值 | -25 °C |
| ● 运行期间 / ***大值 | 70 °C |
| ● 存放期间 / ***小值 | -40 °C |
| ● 存放期间 / ***大值 | 80 °C |
| Environmental footprint |
| 西门子生态概况 (SEP) | Siemens EcoTech |
| 参考标示 / 符合 IEC 81346-2:2009 | Q |
