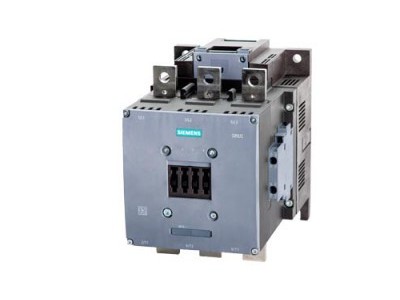

3RT5076-6AP36
(EAN: 4011209884281)
CONTACTOR, 250KW/400V/AC-3
技术数据
| 接触器 220 ... 240 V AC/DC A 250 kW 400 V AC(50...60 Hz) / DC 操作辅助触点 2 个常开触点 + 2 个常闭触点，3 极，规格 S12 母排连接传统 操作机构螺丝 端子 | ||
| 产品品牌名称 | SIRIUS | |
| 产品名称 | 接触器 | |
| 产品类型名称 | 3RT5 | |
| 综合技术数据 | ||
| 接触器的结构尺寸 | S12 | |
| 产品扩展 辅助开关 | 是 | |
| 损耗功率 [W] 电流测定值时 | ||
| ● AC 时 在热运行状态中 每个电极 | 55 W | |
| ● 无负载电流份额 典型 | 10 W | |
| 损耗功率计算类型 电极相关 | 正方形 | |
| 绝缘电压 测定值 | 1 000 V | |
| 污染程度 | 3 | |
| 抗冲击电压能力 测定值 | 8 kV | |
| 针对安全隔离的***大允许电压 在线圈和主触点之间 符合 EN 60947-1 | 690 V | |
| 耐冲击性 方波冲击时 | ||
| ● AC 时 | 8,5g / 5 ms, 4,2g / 10 ms | |
| ● DC 时 | 8,5g / 5 ms, 4,2g / 10 ms | |
| 耐冲击性 正弦冲击时 | ||
| ● AC 时 | 13,4g / 5 ms, 6,5g / 10 ms | |
| ● DC 时 | 13,4g / 5 ms, 6,5g / 10 ms | |
| 机械式使用寿命（转换周期） | ||
| ● 接触器的 典型 | 10 000 000 | |
| ● 带有辅助开关块的接触器的 典型 | 10 000 000 | |
| RoHS 指令（日期） | 03/01/2017 | |
| 环境条件 | ||
| 安装高度 高度超出水平面以上 ***大值 | 2 000 m | |
| 环境温度 | ||
| ● 运行期间 | -25 ... +60 °C | |
| ● 存放期间 | -55 ... +80 °C | |
| 主电路 | ||
| 极数 用于主电路 | 3 | |
| 常开触点数量 用于主触点 | 3 | |
| 常闭触点数量 用于主触点 | 0 | |
| 工作电压 | ||
| ● AC-3e 时 测定值 ***大值 | 1 000 V | |
| 工作电流 | ||
| ● AC-1 时 ***高 690 V | ||
| — 环境温度 40 °C 时 测定值 | 610 A | |
| — 环境温度 60 °C 时 测定值 | 550 A | |
| ● AC-3 时 | ||
| — 400 V 时 测定值 | 500 A | |
| — 690 V 时 测定值 | 450 A | |
| ● AC-3e 时 | ||
| — 400 V 时 测定值 | 500 A | |
| — 690 V 时 测定值 | 450 A | |
| 可连接的导线截面 在主电路中 AC-1 时 | ||
| ● 60 °C 时 许可***小值 | 370 mm² | |
| ● 40 °C 时 许可***小值 | 370 mm² | |
| 工作电流 约 200000 次操作循环 AC-4 | ||
| ● 400 V 时 测定值 | 175 A | |
| ● 690 V 时 测定值 | 150 A | |
| 额定功率 | ||
| ● AC-1 时 | ||
| — 230 V时 60 °C 时 测定值 | 151 kW | |
| — 400 V 时 60 °C 时 测定值 | 362 kW | |
| — 690 V 时 60 °C 时 测定值 | 624 kW | |
| ● AC-3 时 | ||
| — 230 V时 测定值 | 164 kW | |
| — 400 V 时 测定值 | 291 kW | |
| — 690 V 时 测定值 | 453 kW | |
| ● AC-3e 时 | ||
| — 400 V 时 测定值 | 250 kW | |
| — 690 V 时 测定值 | 400 kW | |
| 额定功率 约 200000 次操作循环 AC-4 | ||
| ● 400 V 时 测定值 | 98 kW | |
| ● 690 V 时 测定值 | 148 kW | |
| 空载运行频率 | ||
| ● AC 时 | 2 000 1/h | |
| ● DC 时 | 2 000 1/h | |
| 开关频率 | ||
| ● AC-1 时 ***大值 | 500 1/h | |
| ● AC-3 时 ***大值 | 420 1/h | |
| ● AC-3e 时 ***大值 | 420 1/h | |
| ● AC-4 ***大值 | 130 1/h | |
| 控制电路/控制 | ||
| 电压类型 控制馈电电压的 | AC/DC | |
| 控制馈电电压 AC 时 | ||
| ● 50 Hz 时 测定值 | 220 ... 240 V | |
| ● 60 Hz 时 测定值 | 220 ... 240 V | |
| 控制馈电电压 DC 时 测定值 | ||
| ● | 220 ... 240 V | |
| 工作区要素控制馈电电压测定值 电磁线圈的 AC 时 | ||
| ● 50 Hz 时 | 0.8 ... 1.1 | |
| ● 60 Hz 时 | 0.8 ... 1.1 | |
| 过电压限制器的结构形式 | 带压敏电阻器 | |
| 起动视在功率 电磁线圈的 AC 时 | ||
| ● 50 Hz 时 | 830 VA | |
| ● 60 Hz 时 | 830 VA | |
| 感应功率因数 对于线圈的起动功率 | ||
| ● 50 Hz 时 | 0.9 | |
| ● 60 Hz 时 | 0.9 | |
| 停机视在功率 电磁线圈的 AC 时 | ||
| ● 50 Hz 时 | 9.2 VA | |
| ● 60 Hz 时 | 9.2 VA | |
| 感应功率因数 对于线圈的停机功率 | ||
| ● 50 Hz 时 | 0.9 | |
| ● 60 Hz 时 | 0.9 | |
| 起动功率 电磁线圈的 DC 时 | 920 W | |
| 持续功率 电磁线圈的 DC 时 | 10 W | |
| 辅助电路 | ||
| 常闭触点数量 用于辅助触点 无延迟转换的 | 2 | |
| 常开触点数量 用于辅助触点 无延迟转换的 | 2 | |
| 工作电流 AC-12 时 ***大值 | 10 A | |
| 工作电流 AC-15 时 | ||
| ● 230 V时 测定值 | 6 A | |
| ● 400 V 时 测定值 | 3 A | |
| 工作电流 DC-12 时 | ||
| ● 24 V 时 测定值 | 6 A | |
| ● 110 V时 测定值 | 3 A | |
| ● 220 V 时 测定值 | 1 A | |
| 工作电流 DC-13 时 | ||
| ● 24 V 时 测定值 | 6 A | |
| ● 110 V时 测定值 | 1 A | |
| ● 220 V 时 测定值 | 0.3 A | |
| UL/CSA 额定数据 | ||
| 输出的机械功率 [hp] 对于三相交流电机 460/480 V 时 测定值 | 400 hp | |
| 保护装置，防止短路导致开关装置损坏。 | ||
| 熔断体规格 | ||
| ● 用于主电路的短路保护 | ||
| — 对于相配类型1 需要 | 保险丝gL/gG: 630 A | |
| — 对于相配类型2 需要 | 保险丝gL/gG: 500 A | |
| ● 用于辅助开关的短路保护 需要 | 保险丝gL/gG: 10A | |
| 装入/固定/外廓尺寸 | ||
| 装入位置 | 对于垂直安装平面可+/-90°旋转，对于垂直安装平面可+/-22.5°向前和向后倾斜 | |
| ● 紧固类型 | 螺栓固定 | |
| ● 紧固类型 并排装配 | 是 | |
| 高度 | 214 mm | |
| 宽度 | 160 mm | |
| 深度 | 225 mm | |
| 接口/ 接线端子 | ||
| 电气连接规格 | ||
| ● 用于主电路 | 螺栓连接 | |
| ● 用于辅助和控制电路 | 螺栓连接 | |
| 可连接的导线截面类型 | ||
| ● 用于辅助触点 | ||
| — 细芯线的 带有电缆末端加工 | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) | |
| ● 在 AWG 导线处 用于辅助触点 | 2x (20 ... 16), 2x (18 ... 14), 1x 12 | |
| 电气安全 | ||
| 防护等级 IP 正面的 符合 IEC 60529 | IP00; IP20 带箱形端子 / 盖板 | |
| 防接触保护 正面的 符合 IEC 60529 | 确保从前部垂直触摸箱型端子/盖板时手指安全 | |
