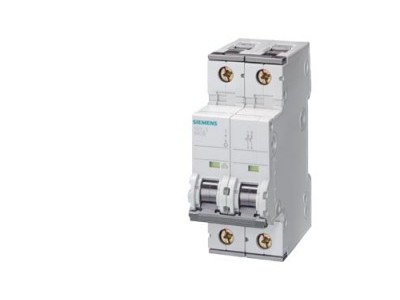

 | 小型断路器 交直流 440V DC 400V AC 10kA，2 极，B，32A |
| 版本 |
| 产品品牌名称 | SENTRON |
| 产品名称 | 断路器 |
| 一般技术数据 |
| 极数 | 2 |
| 电极规格 | 2P |
| 脱扣特性级别 | B |
| 机械式使用寿命（转换周期） 典型 | 10 000 |
| 过压类别 | III |
| 污染程度 | 3 |
| 电压 |
| 电压类型 工作电压 | AC/DC |
| 绝缘电压 (Ui) |
|
| ● DC 时 测定值 | 250 V |
| ● 单相位运行时 AC 时 测定值 | 440 V |
| ● 多相位运行时 AC 时 测定值 | 440 V |
| 工作电流 |
|
| ● 40 °C 时 测定值 | 30.46 A |
| ● 50°C 时 测定值 | 28.86 A |
| ● 55 ℃ 时 测定值 | 28 A |
| ● 60 °C 时 测定值 | 27.14 A |
| ● AC 时 测定值 | 32 A |
| 电源电压 |
| 供电电压 |
|
| ● AC 时 测定值 | 400 V |
| ● DC 时 测定值 | 440 V |
| 值域 供电电压频率的 | 50/60 Hz |
| 工作电压 DC 时 测定值 ***大值 | 500 V |
| 防护等级 |
| 防护等级 IP | IP20，带连接导线 |
| 交换容量 |
| 电流通断能力 |
|
| ● DC 时 符合 IEC 60947-2 测定值 | 15 kA |
| ● 根据 EN 60898 测定值 | 10 kA |
| 能源限制等级 | 3 |
| 耗散 |
| 损耗功率 [W] 电流测定值时 AC 时 在热运行状态中 每个电极 | 2.6 W |
| 使用的适宜性 | 基础设施 / 工业 / 移动出行 |
| 产品详细信息 |
| 产品组件 |
|
| ● 上方组合端子 | 是 |
| ● 下方组合端子 | 是 |
| ● 可一同切断的中性线 | 否 |
| 产品特点 |
|
| ● 符合 EN 60204-1 的主开关特点 | 是 |
| ● 无卤素 | 是 |
| ● 可密封 | 是 |
| ● 不含硅 | 是 |
| 产品扩展 可安装 辅助装置 | 是 |
| 短路 |
| 短路电流 (Icn) 分断能力 |
|
| ● DC 时 根据 EN 60898-2 | 10 kA |
| 连接 |
| 可连接的导线截面 单芯线的 |
|
| ● ***小值 | 0.75 mm² |
| ● ***大值 | 35 mm² |
| 可连接的导线截面 多芯线 |
|
| ● ***小值 | 0.75 mm² |
| ● ***大值 | 35 mm² |
| 可连接的导线截面 细芯线的 带有电缆末端加工 |
|
| ● ***小值 | 0.75 mm² |
| ● ***大值 | 25 mm² |
| AWG 号码 作为已编码可连接的导线截面 |
|
| ● ***小值 | 18 |
| ● ***大值 | 4 |
| 拧紧转矩 [lbf·in] 螺栓连接时 |
|
| ● ***小值 | 22 lbf·in |
| ● ***大值 | 31 lbf·in |
| 拧紧扭矩 螺栓连接时 |
|
| ● ***小值 | 2.5 N·m |
| ● ***大值 | 3.5 N·m |
| 位置 电源连接电缆 | AC 任意，DC 注意极性 |
| 机械设计 |
| 高度 | 90 mm |
| 宽度 | 36 mm |
| 深度 | 76 mm |
| 安装深度 | 70 mm |
| 宽度分配单元的数量 | 2 |
| 紧固类型 | 快速紧固系统 |
| 装入位置 | 任意的 |
| 净重 | 321 g |
| 环境条件 |
| 环境温度影响 | ***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C |
| 标准 | IEC / EN 60898-2, UL1077 |
| 抗震强度 符合 IEC 60068-2-6 | 5 至 25Hz 时 ±1mm；25 至 150Hz 时 50m/s² |
| 环境温度 运行期间 |
|
| ● ***小值 | -40 °C |
| ● ***大值 | 70 °C |
| 环境温度 存放期间 |
|
| ● ***小值 | -40 °C |
| ● ***大值 | 75 °C |
| 测试循环数量 适用于环境检测 根据 IEC 60068-2-30 | 6 |
