技术数据

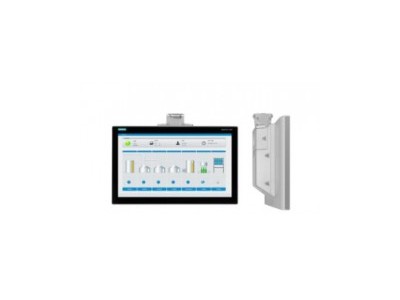

| SIMATIC HMI TP1200 Comfort Pro 用于支撑臂（无法扩展的， 上法兰）， 精智面板，触摸式操作， 12" 宽屏幕 TFT 显示屏， 一千六百万色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12 MB 项目组态存储器， WEC 2013，可项目组态的***低版本 WinCC Comfort V14 SP1 带 HSP | ||
| 一般信息 | ||
| 产品类型标志 | TP1200 PRO | |
| 显示 | ||
| 显示屏规格 | TFT | |
| 屏幕对角线 | 12.1 in | |
| 屏幕宽度 | 261.1 mm | |
| 屏幕高度 | 163.2 mm | |
| 颜色数量 | 16 777 216 | |
| 分辨率（像素） | ||
| ● 水平图像分辨率 | 1 280 Pixel | |
| ● 垂直图像分辨率 | 800 Pixel | |
| 背光灯 | ||
| ● MTBF 背景照明（温度为 25 °C 时） | 80 000 h | |
| ● 可调节背景照明 | 是; LED，可调光 | |
| 操作元件 | ||
| 键盘字体 | ||
| ● 功能按键 | ||
| — 功能按键数量 | 0 | |
| — 带 LED 的功能按键数量 | 0 | |
| ● 带有 LED 的按键 | 否 | |
| ● 系统按键 | 否 | |
| ● 数字键盘 | 是; 屏幕键盘 | |
| ● 字母数字键盘 | 是; 屏幕键盘 | |
| 触摸屏 | ||
| ● 触摸屏规格 | 是; 投射电容 | |
| 过程操作扩展 | ||
| ● 直接按键（触摸按键作为 S7 输入外围设备） | 40 | |
| 安装方式/安装 | ||
| 安装 | 支撑臂 | |
| 安装位置 | 垂直 | |
| 可以垂直安装（纵向格式） | 否 | |
| 无外部通风时的***大允许倾斜角度 | 35° | |
| 电源电压 | ||
| 电源的电压类型 | DC | |
| 额定值 (DC) | 24 V | |
| 允许范围，下限 (DC) | 19.2 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 输入电流 | ||
| 耗用电流（额定值） | 1.5 A | |
| 接通电流脉冲 I²t | 0.5 A²·s | |
| 功率 | ||
| 接收的有效功率典型值 | 36 W | |
| 处理器 | ||
| 处理器类型 | X86 | |
| 存储器 | ||
| 闪存 | 是 | |
| RAM | 是 | |
| 用于用户数据的可用存储器 | 12 Mbyte | |
| 输出类型 | ||
| Info LED | 否 | |
| 电源 LED | 否 | |
| Error LED | 否 | |
| 声音 | ||
| ● 蜂鸣器 | 否 | |
| ● 扬声器 | 是 | |
| 时间 | ||
| 时钟 | ||
| ● 硬件时钟（实时时钟） | 是 | |
| ● 软件时钟 | 是 | |
| ● 缓存 | 是; 缓冲持续时间典型值为 6 周 | |
| ● 可同步 | 是 | |
| 接口 | ||
| 工业以太网接口数量 | 2; 2 个端口（交换机）+ 独立端口 | |
| RS 485 接口数量 | 1; RS 422 / 485 接口组合 | |
| RS 422 接口数量 | 0; 共同附带 RS 485 | |
| USB 接口数量 | 2; USB 2.0 | |
| SD 卡插槽数量 | 2 | |
| 带软件接口 | 否 | |
| 工业以太网 | ||
| ● 工业以太网状态 LED | 3 | |
| ● 集成开关的端口数量 | 2 | |
| 协议 | ||
| PROFINET | 是 | |
| PROFINET IO 支持的协议 | 是 | |
| IRT | 是 | |
| PROFIBUS | 是 | |
| MPI | 是 | |
| 协议（以太网） | ||
| ● TCP/IP | 是 | |
| ● DHCP | 是 | |
| ● SNMP | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 网络属性 | ||
| ● HTTP | 是 | |
| ● HTTPS | 是 | |
| ● HTML | 是 | |
| ● XML | 是 | |
| ● CSS | 是 | |
| ● Active X | 是 | |
| ● Javascript | 是 | |
| ● Java VM | 否 | |
| 冗余模式 | ||
| 气液冗余 | ||
| — MRP | 是 | |
| 其他协议 | ||
| ● CAN | 否 | |
| ● 支持 EtherNet/IP 协议 | 是 | |
| ● MODBUS | 是 | |
| 报警/诊断/状态信息 | ||
| 诊断 | ||
| ● 诊断信息可读 | 是; S7 控制器 | |
| EMV | ||
| 依据 EN 55 011 标准抑制无线电干扰辐射 | ||
| ● 极限值等级 A 适用于工业领域中的应用 | 是 | |
| ● 极限值等级 B 适用于居民区中的应用 | 否 | |
| 防护等级和防护类别 | ||
| IP（正面） | IP65 | |
| IP（背面） | IP65 | |
| NEMA（正面） | ||
| ● 包括类型 4，正面 | 是 | |
| ● 包括类型 4x 正面 | 是 | |
| 标准、许可、证书 | ||
| CE 标记 | 是 | |
| cULus | 是 | |
| KC 许可 | 否; 准备中 | |
| 环境要求 | ||
| 适于室内使用 | 是 | |
| 适于户外使用 | 否 | |
| 运行中的环境温度 | ||
| ● 操作（垂直安装） | ||
| — 垂直安装时的***小值 | 0 °C | |
| — 垂直安装时的***大值 | 45 °C | |
| ● 操作（***大倾斜角度） | ||
| — ***大倾斜角度时的***小值 | 0 °C | |
| — ***大倾斜角度时的***大值 | 40 °C | |
| 运输/储存时的环境温度 | ||
| ● ***小值 | -20 °C | |
| ● ***大值 | 60 °C | |
| 相对空气湿度 | ||
| ● 操作，***大值 | 90 %; 无凝结 | |
| 操作系统 | ||
| 专有 | 否 | |
| 预安装的操作系统 | ||
| ● Windows CE | 是; Windows Embedded Compact 2013 | |
| 组态 | ||
| 消息显示 | 是 | |
| 报文系统（包括缓冲器和应答器） | 是 | |
| 过程值显示（输出） | 是 | |
| 可规定过程值（输入） | 是 | |
| 方案管理 | 是 | |
| 组态软件 | ||
| ● STEP 7 Basic (TIA Portal) | 否 | |
| ● STEP 7 Professional (TIA Portal) | 否 | |
| ● WinCC flexible Compact | 否 | |
| ● WinCC flexible Standard | 否 | |
| ● WinCC flexible Advanced | 否 | |
| ● WinCC Basic (TIA Portal) | 否 | |
| ● WinCC Comfort (TIA Portal) | 是; V14 SP1 HSP 及以上版本 | |
| ● WinCC Advanced (TIA Portal) | 是; V14 SP1 HSP 及以上版本 | |
| ● WinCC Professional (TIA Portal) | 是; V14 SP1 HSP 及以上版本 | |
