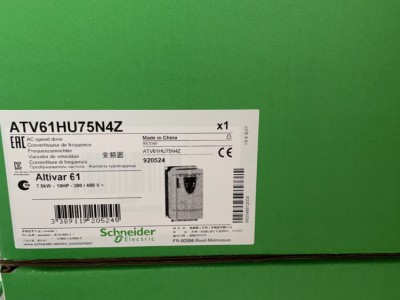

施耐德变频器ATV61HU75N4Z 7.5KW风机水泵专用

变频器

泵机和通风机

ATV61

7.5 kW, 3 相 在…上 380...480 V

10 hp, 3 相 在…上 380...480 V

380...480 V - 15...10 %

3 相

22.2 A for 480 V 3 phases 7.5 kW / 10 hp
27 A for 380 V 3 phases 7.5 kW / 10 hp

3 级 EMC 滤波器

无外拉面板

带散热片

17.8 kVA at 380 V 3 phases 7.5 kW / 10 hp

22 kA for 3 phases

21.1 A 适用 60 s, 3 相

12 kHz

1...16 kHz adjustable
12...16 kHz 有

无传感器磁链矢量控制标准
电压/频率比，2点
电压/频率比
电压/频率比，5点

无传感器矢量控制

CANopen
串口Modbus

无阻抗 适用 串口Modbus

通信卡 适用 APOGEE FLN
通信卡 适用 BACnet
通信卡 适用 CC-link
控制器内可编程卡
通信卡 适用 DeviceNet
通信卡 适用 Ethernet/IP
通信卡 适用 Fipio
I/O 扩展卡
通信卡 适用 Interbus-S
通信卡 适用 LonWorks
通信卡 适用 metaSYS N2
通信卡 适用 Modbus Plus
通信卡 适用 以太网Modbus
通信卡 适用 Modbus/Uni-Telway
泵站控制卡
通信卡 适用 Profibus DP
通信卡 适用 Profibus DP V1

323…528 V

50...60 Hz - 5...5 %

47.5...63 Hz

14 A 在…上 12 kHz, 460 V - 3 相
17.6 A 在…上 12 kHz, 380 V - 3 相

0.1…599 Hz

1…100 in open-loop mode, without speed feedback

+/- 10 % of nominal slip 0.2 Tn to Tn without speed feedback

+/- 15 % 处于开环模式下, 无速度反馈

130 % 标称电机转矩 +/- 10 % 适用 60 s

<= 125 % with braking resistor
30 % 不带制动电阻器

频率 PI 调节器

不可用电压/频率比（2 或 5 点）
可以抑制
自动 无论负载情况
可调

1 个LED (红色)设备电压:

<= 电源电压

电源与控制端子之间

带有一个 IP21 或 IP31 套件: 3 线IEC 电缆 在…上 40 °C, 铜 70 °C / PVC
带有UL 1类套件: 3 线UL 508 电缆 在…上 40 °C, 铜 75 °C / PVC
不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 70 °C / PVC
不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 90 °C / XLPE/EPR

端子 2.5 mm² / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
端子 6 mm² / AWG 8 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)

0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
3 N.m, 26.5 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)

内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流, +/- 5 %, <10 mA 和 过载和短路保护
内部电源: 24 V 直流 (21…27 V), <200 mA 和 过载和短路保护
来自外部供电: 24 V 直流 (19…30 V)

2

AI1-/Al1+ 双极差分电压: +/- 10 V 直流 24 V *大, 分辨率 11位+符号位
AI2 软件-可配置电流: 0...20 mA, 阻抗: 242 Ω, 分辨率 11 位
AI2 软件-可配置电压: 0...10 V 直流 24 V *大, 阻抗: 30000 Ω, 分辨率 11 位

2 ms +/- 0.5 ms (AI1-/Al1+) - 模拟量输入
2 ms +/- 0.5 ms (Al2) - 模拟量输入
2 ms +/- 0.5 ms (AO1) - 模拟量输出
2 ms +/- 0.5 ms (LI1...LI5) - 离散量输入
2 ms +/- 0.5 ms (LI6)如果配置为逻辑输入的话 - 离散量输入

+/- 0.6 % (AI1-/Al1+) 用于60 °C的温度变动
+/- 0.6 % (AI2) 用于60 °C的温度变动
+/- 1 % (AO1) 用于60 °C的温度变动

*大值 +/- 0.15 % (AI1-/Al1+)
*大值 +/- 0.15 % (AI2)
+/- 0.2 % (AO1)

1

AO1 软件-可配置电流, 模拟量输出范围 0...20 mA, 阻抗: 500 Ω, 分辨率 10 bits
AO1 软件-可配置电压, 模拟量输出范围 0...10 V DC, 阻抗: 470 Ω, 分辨率 10 bits
AO1 软件-可配置逻辑输出 10 V, 20 mA

2

可配置的继电器逻辑: (R1A, R1B, R1C) NO/NC - 100000 次
可配置的继电器逻辑: (R2A, R2B) NO - 100000 次

<= 100 ms 在 STO (安全转矩关闭) 内
R1A, R1B, R1C <= 7 ms, 公差 +/- 0.5 ms
R2A, R2B <= 7 ms, 公差 +/- 0.5 ms

3 mA 在…上 24 V DC 适用 可配置的继电器逻辑

R1, R2: 2 A 在…上 250 V AC 感性负载 量, cos phi = 0.4 L/R = 7 ms
R1, R2: 2 A 在…上 30 V DC 感性负载 量, cos phi = 0.4 L/R = 7 ms
R1, R2: 5 A 在…上 250 V AC 阻性（负载） 量, cos phi = 1 L/R = 0 ms
R1, R2: 5 A 在…上 30 V DC 阻性（负载） 量, cos phi = 1 L/R = 0 ms

7

可编程 (LI1...LI5)24 V 直流 (<= 30 V), 有 1 级 PLC - 3500 Ω
开关-可配置 (LI6)24 V 直流 (<= 30 V), 有 1 级 PLC - 3500 Ω
开关可配置 PTC 探头 (LI6)0…6 探针 - 1500 Ω
安全输入 (PWR)24 V 直流 (<= 30 V) - 1500 Ω

负逻辑 (漏) (LI1...LI5), > 16 V (状态 0), < 10 V (状态 1)
正逻辑(源) (LI1...LI5), < 5 V (状态 0), > 11 V (状态 1)
负逻辑 (漏) (LI6)如果配置为逻辑输入的话, > 16 V (状态 0), < 10 V (状态 1)
正逻辑(源) (LI6)如果配置为逻辑输入的话, < 5 V (状态 0), > 11 V (状态 1)

超出刹车能力时的坡道自适应，采用电阻
S, U 或自定义
从 0.01 至 9000 s 独立线性可调

采用直流注入

防止超出限制速度: 驱动
防止输入相位丢失: 驱动
控制电路上制动: 驱动
输入断相: 驱动
线路电源过压: 驱动
总线供电欠压: 驱动
输出相线和接地之间的过流: 驱动
过热保护: 驱动
直流总线过压: 驱动
Power removal: drive
电机各相线之间短路: 驱动
热保护: 驱动
电机断相: 马达
拆卸电源: 马达
热保护: 马达

> 1 mΩ 接地 1 分钟 500 V 直流

模拟量输入: 0.024/50 Hz
显示单元: 0.1 Hz

1 RJ45 (前面板) 适用 串口Modbus
1 RJ45 (接线端) 适用 串口Modbus
RJ45的针型SUB-D 9 适用 CANopen

2线制RS485 适用 串口Modbus

RTU 适用 串口Modbus

4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 适用 串口Modbus 接线端
9600 bps, 19200 bps 适用 串口Modbus 前面板
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 适用 CANopen

8 位, 1 停止, 偶校验 适用 串口Modbus 前面板
8 位, 奇偶 或无可配置的校验 适用 串口Modbus 接线端

1…127 适用 CANopen
1…247 适用 串口Modbus

从（站） CANopen

CE

垂直方向 +/- 10°

5.5 kg

175 mm

295 mm

187 mm

3535 V DC 接地和电源接线端之间
5092 V DC 控制和电源接线端之间

抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6
抗快速瞬变 级别 4 符合 IEC 61000-4-4
静电放电抗干扰 级别 3 符合 IEC 61000-4-2
射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3
电压下降与断路抑制测试 符合 IEC 61000-4-11

EN 61800-3 环境 2 级别 C3
UL 类型 1
IEC 60721-3-3 第 3C1 类
EN/IEC 61800-3
EN 55011 A 类第 2 组
IEC 60721-3-3 第 3S2 类
EN 61800-3 环境 1 级别 C3
EN/IEC 61800-5-1

CSA
C-Tick
GOST
DNV
UL
NOM 117

2 符合 EN/IEC 61800-5-1

IP20 on upper part without blanking plate on cover conforming to EN/IEC 60529
IP20 on upper part without blanking plate on cover conforming to EN/IEC 61800-5-1
IP21 conforming to EN/IEC 60529
IP21 conforming to EN/IEC 61800-5-1
IP41 在上方部件 符合 EN/IEC 60529
IP41 在上方部件 符合 EN/IEC 61800-5-1
IP54 对下面的部件 符合 EN/IEC 60529
IP54 对下面的部件 符合 EN/IEC 61800-5-1

1 gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-6
波峰至波峰 1.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6

15 gn 适用 11 ms 符合 EN/IEC 60068-2-27

5…95 % 无凝结 符合 IEC 60068-2-3
5…95 % 无滴水 符合 IEC 60068-2-3

-10…50 °C (无)
50…60 °C (有)

-25…70 °C

<= 1000 m 无
1000...3000 m 电流降额 1%/100m

2.850 dm

2.550 dm

3.950 dm
