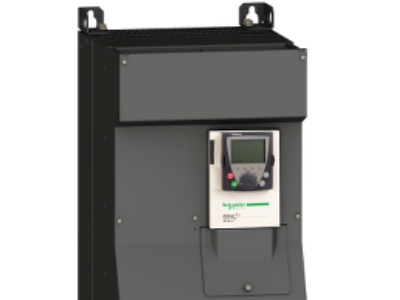

施耐德 ATV71HC13N4 132KW 变频器

变频器

复杂的高功率机械

ATV71

132 kW, 3 相 在…上 380...480 V

200 hp, 3 相 在…上 380...480 V

100 m shielded cable
200 m unshielded cable

380...480 V - 15...10 %

3 相

192 A 适用 480 V 3 相 132 kW / 200 hp
239 A 适用 380 V 3 相 132 kW / 200 hp

集成的

带散热片

加强版

157.3 kVA 在…上 380 V 3 相 132 kW / 200 hp

35 kA 适用 3 相

259 A 在…上 2.5 kHz 380 V 3 相 132 kW / 200 hp
259 A 在…上 2.5 kHz 460 V 3 相 132 kW / 200 hp

388 A 适用 60 s 3 相 132 kW / 200 hp
427 A 适用 2 s 3 相 132 kW / 200 hp

0.1…500 Hz

2.5 kHz

2.5...8 kHz 可调
2.5...8 kHz 有

电压/频率比例 （2或5点）
无传感器的通量矢量控制(SFVC) （电压或电流矢量）
带传感器的通量矢量控制(FVC) (电流矢量)
ENA系统（能量适配系统）的不平衡机器

无阻抗 适用 串口Modbus

323…528 V

50...60 Hz - 5...5 %

47.5...63 Hz

1…100 for asynchronous motor in open-loop mode, without speed feedback
1…1000 for asynchronous motor in closed-loop mode with encoder feedback
1…50 for synchronous motor in open-loop mode, without speed feedback

+/- 0.01 % of nominal speed in closed-loop mode with encoder feedback 0.2 Tn to Tn
+/- 10 % of nominal slip without speed feedback 0.2 Tn to Tn

+/- 15 % 处于开环模式下, 无速度反馈
+/- 5 % in closed-loop mode with encoder feedback

170 % of nominal motor torque +/- 10 % for 60 s every 10 minutes
220 % of nominal motor torque +/- 10 % for 2 s

<= 150 % with braking or hoist resistor
30 % 不带制动电阻器

矢量控制无速度反馈

PI监控

可调
可抑制
不可用电压/频率比（2 或 5 点）
自动 无论负载情况

1 个LED (红色)设备电压:

<= 电源电压

电源与控制之间的电路

With a NEMA Type1 kit: 3 wire(s)UL 508 cable at 40 °C, copper 75 °C / PVC
带有一个 IP21 或 IP31 套件: 3 线IEC 电缆 在…上 40 °C, 铜 70 °C / PVC
不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 70 °C / PVC
不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 90 °C / XLPE/EPR

Terminal, clamping capacity: 2.5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
端子, 夹紧力: 2 x 120 mm² (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
端子, 夹紧力: 120 mm² (PA, PB)
端子, 夹紧力: 2 x 120 mm² (PC/-, PO, PA/+)

0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
24 N.m, 212 lb.内部 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
24 N.m, 212 lb.内部 (PA, PB)
24 N.m, 212 lb.内部 (PC/-, PO, PA/+)

内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保护类型: 过载和短路保护
Internal supply: 24 V DC (21…27 V), <200 mA, protection type: overload and short-circuit protection

2

AI1-/Al1+ 双极差分电压: +/- 10 V 直流 24 V *大, 分辨率 11位+符号位
AI2 软件-可配置电流: 0...20 mA, 阻抗: 242 Ω, 分辨率 11 位
AI2 软件-可配置电压: 0...10 V 直流 24 V *大, 阻抗: 30000 Ω, 分辨率 11 位

2 ms +/- 0.5 ms (AI1-/Al1+) - analog input(s)
2 ms +/- 0.5 ms (Al2) - analog input(s)
2 ms +/- 0.5 ms (LI1...LI5) - discrete input(s)
2 ms +/- 0.5 ms (LI6)if configured as logic input - discrete input(s)

<= 100 ms in STO (Safe Torque Off)
AO1 2 ms, tolerance +/- 0.5 ms for analog output(s)
R1A, R1B, R1C 7 ms, tolerance +/- 0.5 ms for discrete output(s)
R2A, R2B 7 ms, tolerance +/- 0.5 ms for discrete output(s)

+/- 0.6 % (AI1-/Al1+) 用于60 °C的温度变动
+/- 0.6 % (AI2) 用于60 °C的温度变动
+/- 1 % (AO1) 用于60 °C的温度变动

+/- 0.15 % of maximum value (AI1-/Al1+, AI2)
+/- 0.2 % (AO1)

1

AO1 software-configurable logic output 10 V 20 mA
AO1 software-configurable current 0...20 mA, impedance: 500 Ohm, resolution 10 bits
AO1 软件-可配置电压 0...10 V DC, 阻抗: 470 Ω, 分辨率 10 bits

2

可配置的继电器逻辑: (R1A, R1B, R1C) NO/NC - 100000 次
可配置的继电器逻辑: (R2A, R2B) NO - 100000 次

3 mA 在…上 24 V DC 适用 可配置的继电器逻辑

R1, R2: 2 A 在…上 250 V AC 感性负载 量, cos phi = 0.4
R1, R2: 2 A 在…上 30 V DC 感性负载 量, cos phi = 0.4
R1, R2: 5 A 在…上 250 V AC 阻性（负载） 量, cos phi = 1
R1, R2: 5 A 在…上 30 V DC 阻性（负载） 量, cos phi = 1

7

LI1...LI5: programmable 24 V DC with level 1 PLC, impedance: 3500 Ohm
LI6: switch-configurable 24 V DC with level 1 PLC, impedance: 3500 Ohm
LI6: switch-configurable PTC probe 0…6, impedance: 1500 Ohm
PWR: safety input 24 V DC, impedance: 1500 Ohm conforming to ISO 13849-1 level d

负逻辑 (漏) (LI1...LI5), > 16 V (状态 0), < 10 V (状态 1)
正逻辑(源) (LI1...LI5), < 5 V (状态 0), > 11 V (状态 1)
负逻辑 (漏) (LI6)如果配置为逻辑输入的话, > 16 V (状态 0), < 10 V (状态 1)
正逻辑(源) (LI6)如果配置为逻辑输入的话, < 5 V (状态 0), > 11 V (状态 1)

S, U 或自定义
超出刹车能力时的坡道自适应，采用电阻
从 0.01 至 9000 s 独立线性可调

采用直流注入

防止超出限制速度: 驱动
防止输入相位丢失: 驱动
控制电路上制动: 驱动
输入断相: 驱动
线路电源过压: 驱动
总线供电欠压: 驱动
输出相线和接地之间的过流: 驱动
过热保护: 驱动
直流总线过压: 驱动
电机各相线之间短路: 驱动
热保护: 驱动
电机断相: 马达
拆卸电源: 马达
热保护: 马达

> 1 mΩ 接地 1 分钟 500 V 直流

模拟量输入: 0.024/50 Hz
显示单元: 0.1 Hz

CANopen
串口Modbus

1 RJ45 (前面板) 适用 串口Modbus
1 RJ45 (接线端) 适用 串口Modbus
RJ45的针型SUB-D 9 适用 CANopen

2线制RS485 适用 串口Modbus

RTU 适用 串口Modbus

4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 适用 串口Modbus 接线端
9600 bps, 19200 bps 适用 串口Modbus 前面板
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 适用 CANopen

8 位, 1 停止, 偶校验 适用 串口Modbus 前面板
8 位, 奇偶 或无可配置的校验 适用 串口Modbus 接线端

1…127 适用 CANopen
1…247 适用 串口Modbus

从（站） CANopen
