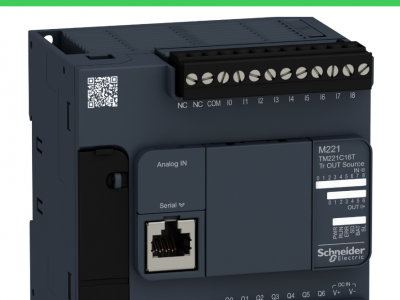

| 产品系列 | Modicon M221 |
|---|---|
| 产品类型 | 可编程控制器 |
| 额定电源电压 [Us] | 24 V DC |
| 离散量输入数量 | 9, 离散量输入 4 快速输入 符合 IEC 61131-2 类型 1 |
| 模拟量输入数量 | 2 在…上 0...10 V |
| 固态输出类型 | 晶体管 |
| 离散量输出数量 | 7 晶体管 2 快速输出 |
| 离散量输出电压 | 24 V DC |
| 离散量输出电流 | 0.5 A |
| 离散量I/O编号 | 16 |
|---|---|
| I/O 拓展模块数 | 4 适用 晶体管输出 |
| 电源电压范围 | 20.4…28.8 V |
| 瞬间峰值电流 | 35 A |
| 功耗 [W] | 10 W 在…上 24 V (*大数量的I/O扩展模块) |
| 电源输出电流 | 0.325 A 5 V 适用 扩展总线 |
| 离散量输入逻辑 | 阱或源 (正/负) |
| 离散量输入电压 | 24 V |
| 离散量输入电压类型 | 直流 |
| 模拟量输入分辨率 | 10 位 |
| LSB 值 | 10 mV |
| 转换时间 | 1 ms per channel + 1 controller cycle time 用于模拟量输入 模拟量输入 |
| 输入端的允许过载 | +/- 30 V DC 适用 5 分钟 (*大值) 适用 模拟量输入 |
| 电压状态1担保 | >= 15 V 适用 输入 |
| 电压状态0担保 | <= 5 V 适用 输入 |
| 离散量输入电流 | 7 mA 适用 离散量输入 |
| 输入阻抗 | 3.4 kOhm 适用 离散量输入 |
| 响应时间 | 35 µs 关, I2...I5 端子 适用 输入 |
| 可配置滤波时间 | 0 ms 适用 输入 |
| 离散量输出逻辑 | 正逻辑(源) |
| 连接类型－端子连接 | 3.5 A |
| 输出频率(与主频率同步) | 100 kHz 适用 快速输出 (PWM/PLS模式) 在…上 Q0...Q1 端子 |
| 绝对准确度误差 | +/- 1 % 满量程 适用 模拟量输入 |
| maximum leakage current | 0.1 mA 适用 晶体管输出 |
| maximum voltage drop | <1 V |
| 机械寿命 | 20000000 次 适用 晶体管输出 |
| maximum tungsten load | <12 W 适用 输出与快速输出 |
| 保护类型 | 过载和短路保护 在…上 0.2 A |
| 复位时间 | 1 s 自动复位 |
| 存储容量 | 256 kB 适用 用户数据和设备 RAM 和 10000 指令 |
| 数据备份 | 256 kB 内置闪存卡 适用 应用和数据备份 |
| 数据存储设备 | 2 GB SD卡 (可选) |
| 电池类型 | BR2032 lithium non-rechargeable, battery life: 4 year(s) |
| 累计运行时间 | 1 年 在…上 25 °C (通过中断电源) |
| 1K指令的执行时间 | 0.3 ms 适用 事件和周期性任务 |
| _ | 0.2 µs _ |
| 每个任务执行时间 | 60 µs 响应时间 |
| *大目标区尺寸 | 512 %KW 连续词 |
| 实时时钟 | 有 |
| 时钟误差 | <= 30 s/月 在…上 25 °C |
| 调节回路 | 可调的PID调节器 多达14个同步循环 |
| 定位功能 | PTO 2 脉冲/方向 模式 (100 kHz) |
| 可用功能 | 频率发生器 |
| 计算输入数 | 4 快速输入 (高数计数模式) 在…上 100 kHz 32 位 |
| counter function | 脉冲/方向 |
| 集成连接类型 | USB port with mini B USB 2.0 connector |
| 电源 | (连续性)串行链接供电: 5 V, <200 mA |
| 传输率 | 1.2...115.2 kbit/s (默认115.2 kbit/s ) 用于总线长度为… 15 m 适用 RS485 |
| 通讯协议 | USB 端口: USB 协议 - SoMachine-Network |
| 本地信号指示 | 1 LED (green) for PWR |
| 电气连接 | 可拆卸螺旋接线端子 用于输入 |
| maximum cable distance between devices | 屏蔽电缆: <10 m 适用 快速输入 |
| 隔离 | 输入与内部逻辑之间 在…上 500 V AC |
| 标识 | CE |
| 安装方式 | 顶帽类型TH35-15 导轨安装 符合 IEC 60715 |
| 高度 | 90 mm |
| 深度 | 70 mm |
| 宽度 | 95 mm |
| 产品净重 | 0.346 kg |
| 符合标准 | EN/IEC 61010-2-201 |
|---|---|
| 产品认证 | RCM |
| 环境特征 | 常规和危险地点 |
| 抗静电放电 | 8 kV 空气中 符合 EN/IEC 61000-4-2 |
| 抗电磁域 | 10 V/m 80 MHz...1 GHz 符合 EN/IEC 61000-4-3 |
| 承受磁场 | 30 A/m 50/60 Hz 符合 EN/IEC 61000-4-8 |
| 抗瞬时脉冲能力 | 2 kV 符合 EN/IEC 61000-4-4 (电源线) |
| 浪涌耐受 | 2 kV power lines (AC) common mode conforming to EN/IEC 61000-4-5 |
| 传导干扰阻力 | 10 V 0.15...80 MHz 符合 EN/IEC 61000-4-6 |
| 电磁辐射 | Conducted emissions - test level: 79 dBμV/m QP/66 dBμV/m AV ( power lines (AC)) at 0.15…0.5 MHz conforming to EN/IEC 55011 |
| 抗瞬时断电 | 10 ms |
| 环境温度 | -10…55 °C (horizontal installation) |
| 贮存环境温度 | -25…70 °C |
| 相对湿度 | 10…95 %, 无凝结 (操作中) |
| IP 保护等级 | IP20 保护盖就位 |
| 污染等级 | <= 2 |
| 工作海拔 | 0...2000 m |
| 存储高度 | 0…3000 m |
| 抗振动 | 3.5 mm 在…上 5…8.4 Hz 在…上 均匀导轨 |
| 抗冲击 | 147 m/s² 适用 11 ms |
