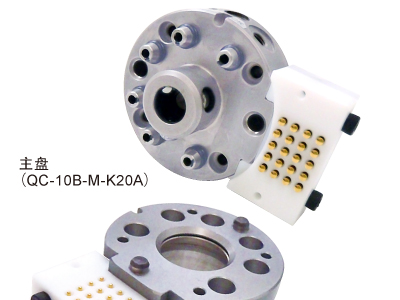

主盘添附品
内六角碟形螺栓（M3×25）×4
定位用阶段平行销×1
密封板、O型圈、碟形螺丝出货时
已安装在本体上。

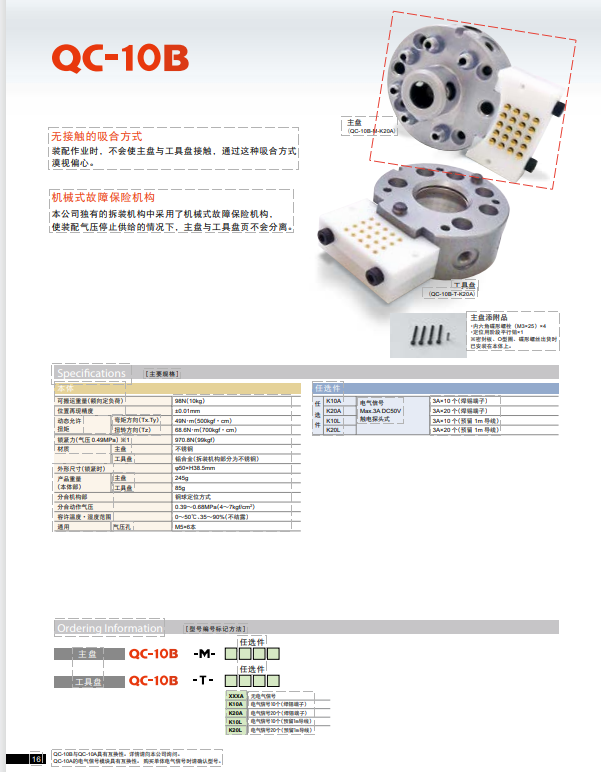

QC-10B的特点
无接触的吸合方式
装配作业时，不会使主盘与工具盘接触，通过这种吸合方式漠视偏心。
机械式故障保险机构
拆装机构中采用了机械式故障保险机构，使装配气压停止供给的情况下，主盘与工具盘页不会分离。
主要规格
| 本体 | ||
|---|---|---|
| 可搬运重量（额向定负荷） | 98N（10kg） | |
| 位置再现精度 | ±0.01mm | |
| 动态允许扭矩 | 弯矩方向(Tx,Ty) | 49Nm（500kgfcm） |
| 扭转方向(Tz) | 68.6Nm（700kgfcm） | |
| 锁紧力（气压0.49MPa） ※1 | 970.8N（99kgf） | |
| 材质 | 主盘 | 不锈钢 |
| 工具盘 | 铝合金（拆装机构部分为不锈钢） | |
| 外形尺寸（锁紧时） | φ50×H38.5mm | |
| 产品重量（本体部） | 主盘 | 245g |
| 工具盘 | 85g | |
| 分合机构部 | 钢球定位方式 | |
| 分合动作气压 | 0.390.68MPa（47kgf/cm2） | |
| 容许温度湿度范围 | 050℃、3595%（不结露） | |
| 通用 | 气压孔 | M5×6本 |
| 任选件 | |||
|---|---|---|---|
| 任选件 | K10A | 电气信号 Max.3A DC50V 触电探头式 | 3A×10个（焊锡端子） |
| K20A | 3A×20个（焊锡端子） | ||
| K10L | 3A×10个（预留1m导线） | ||
| K20L | 3A×20个（预留1m导线） | ||
